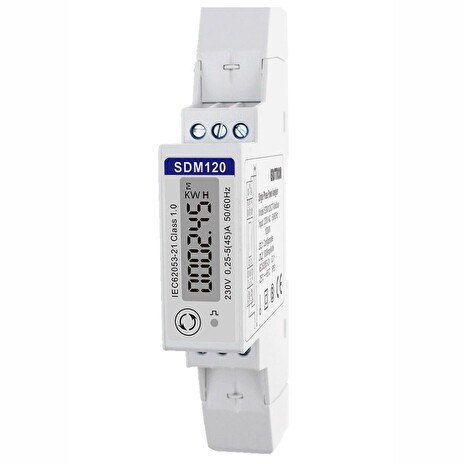

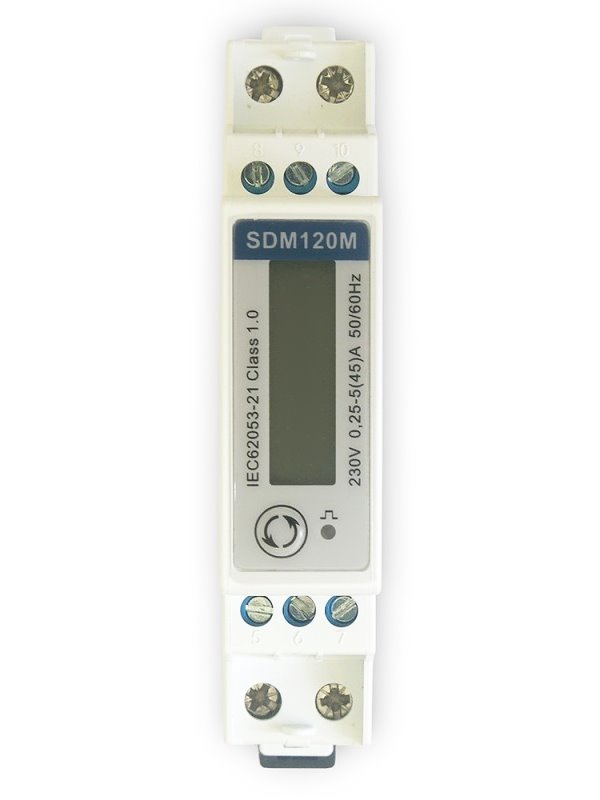

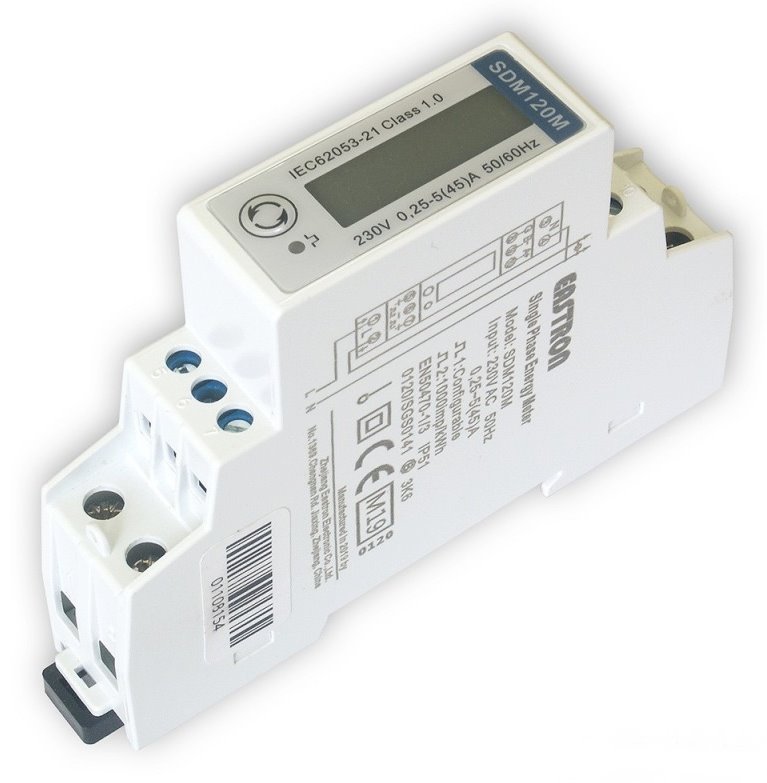

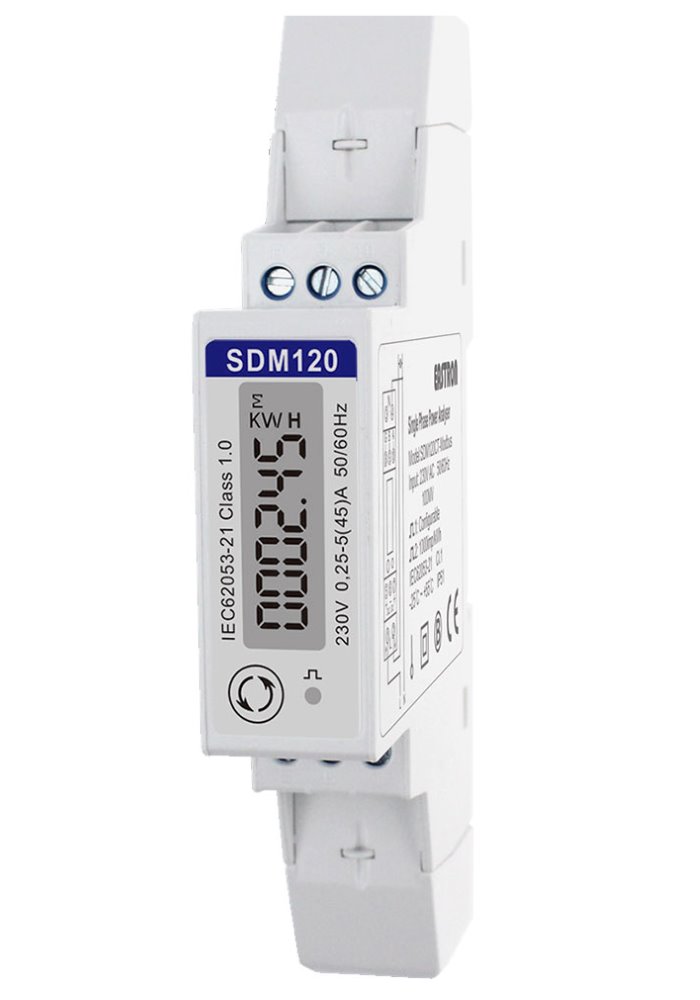

Tinycontrol SDM120MJednofázový elektroměr SDM120M Modbus s RS485 rozhraním a
podsvíceným LCD displejem, který zobrazuje důležité
informace.
- nově podporován přímo na sériovém rozhraní (UART) LAN ovladače
od firmwaru 1.51
- měří 14 parametrů a umožňuje měření ve zpětném směru, což je
vhodné pro GridFree a jiné fotovoltaické systémy.
- komunikace přes UART-RS485 převodník (viz. schéma
zapojení)
- piny RE a DE spojte dohromady s PIN8 na konektoru IDC1
- piny 6 (A) a 7 (B) slouží pro připojení k elektroměru SDM120M
na svorky 9 (B) a 10 (A)

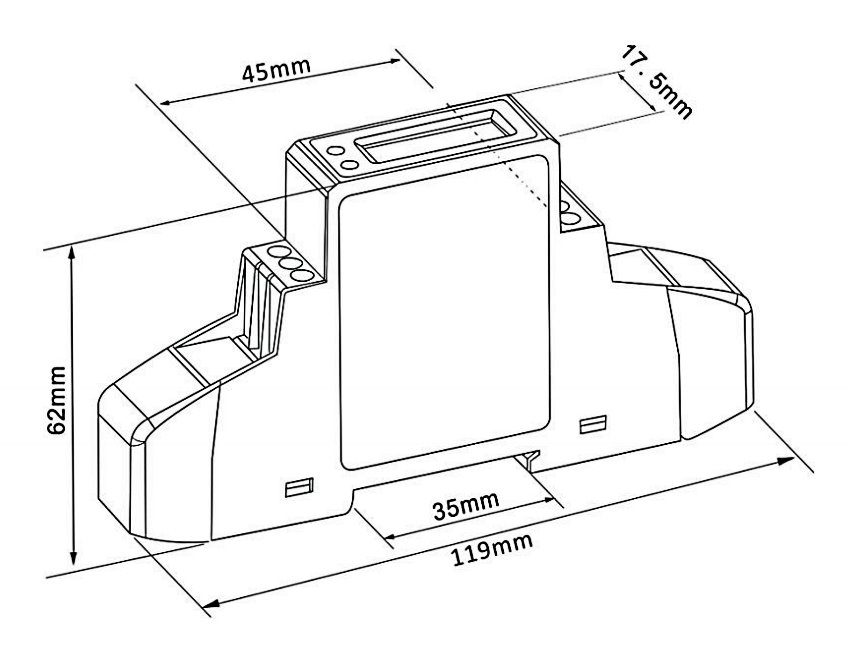

- montáž na DIN lištu
Schéma zapojení:
ZÁKLADNÍ SPECIFIKACE
Jmenovité napětí: AC 230 V
Pracovní rozsah napětí: AC 176-276 V
Frekvence: 50/60 Hz
Proud (Ib): 5 A
Max. proud (Imax): 45 A
Min. proud (Imin): 0,25 A

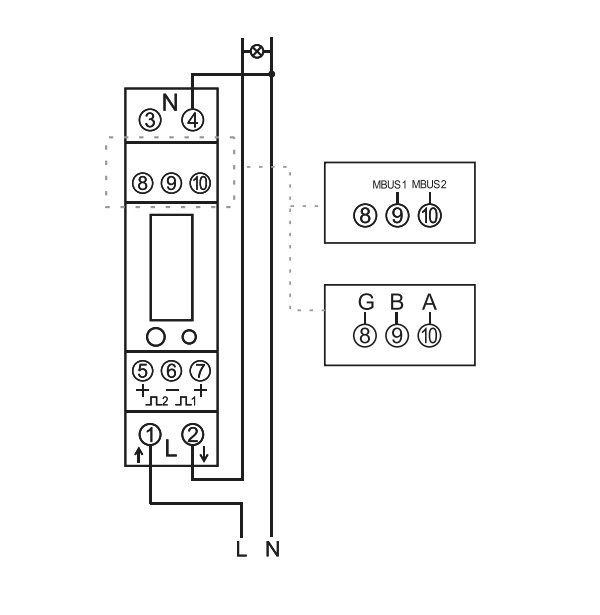

Příklad zapojení:
Data z elektroměru:
