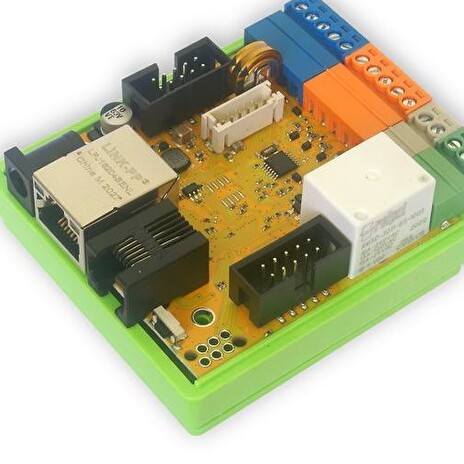

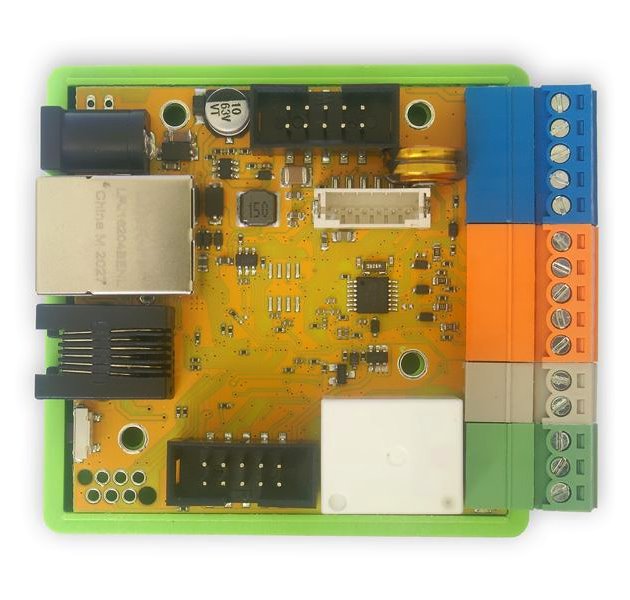

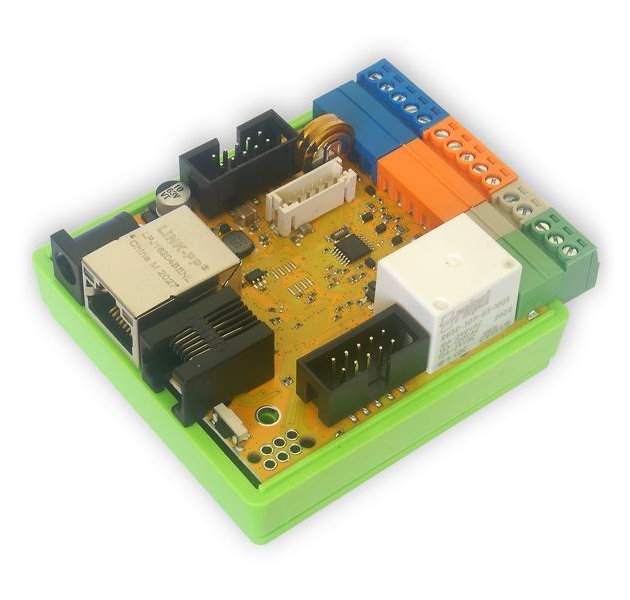

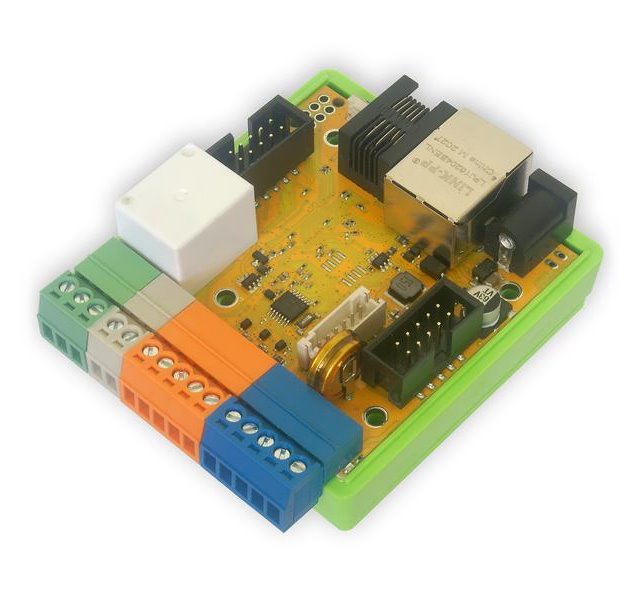

TINYCONTROL LAN ovladač s relé v3.8

LAN ovladač s relé je jednoduché, univerzální a dostupné zařízení pro ovládání výstupů na základě informací z různých čidel. Slouží jako webový server, který zobrazuje různé druhy senzorů, a umožňuje dálkové ovládání až 6 výstupů.
Kromě toho je možné naprogramovat události a příslušná opatření ke splnění podmínek na některém z čidel. Vhodný pro mnoho aplikací muže být plánovač, který umožňuje zapnutí / vypnutí přístroje v určitý čas nebo na určité časové období. K dispozici je také výstup PWM pro ovládání osvětlení nebo elektrického motoru.

Nová HW verze 3.7 - vylepšený výrobní postup pro větší stabilitu a lepší funkčnost.

Hlavní změny oproti verzi V2:

• nové analogové vstupy např pro měření proudu pomocí proudového transformátoru
• UART rozhraní pro připojení externích modulů (ZigBee, Wi-Fi, Z-wave, LoRaWAN, SigFox atd.)
• Kombinace stavu více vstupů na reakci výstupu
• Moderní konfigurační prostředí se dvěmi úrovněmi přihlášení (administrátor a uživatel)
• Možnost nastavení v češtině

Příklady použití:

• Automatická regulace topení, když teplota klesne nebo stoupne mimo nastavenou mez.
• Zapnutí / vypnutí světel nebo jiných zařízení
• Kompletní monitoring/ovládání solární elektrárny - napětí baterií, napětí a proud z FV panelů, výkon a výroba z měniče, spínání spotřebičů v závislosti na intenzitě oslunění panelů, apod.
• Regulace závlahy/detekce zatopení
• Zabezpečení na základě PIR čidla nebo detekce otevření dveří/oken

Základní vlastnosti:

• 4 analogové vstupy s přepínatelným ziskem - Měření napěti od 1 mV do 33 V, stejnosměrného proudu, střídavého proudu (přídavné senzory), termočlánky, snímače vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších. (12-bit převodník)
• 2 analogové vstupy do 3,3V - pro měření DC napětí a proudu (určeno pro senzory)
• 1Wire a I2C vstup - 4x DS18B20 teplotních čidel a 3x I2C čidlo např. AM2320
• 4 logické vstupy
• 1 relé (NC, NO, C)
• 1 tranzistorový výstup, poskytuje napájecí napětí na výstupu, k ovládání zařízení s proudovým odběrem do 1A
• 4 tranzistorové (OC) výstupy pro spínací relé
• 4 výstupy PWM
• UART rozhraní pro komunikaci s externími zařízeními přes sériový port
• Softwarová podpora čidel kvality ovzduší (PM) SDS011, CO2 MH-Z16 / 19 a měničů Duralux na UART rozhraní
• Spolupráce s komunikačními moduly, jako LoRa, GSM a mnoho dalších
• Měření teploty a napájecího napětí na desce
• Moderní a pohodlné webové rozhraní, podpora java-script
• Schopnost nahrát své vlastní webové stránky
• Možnost konfigurace vlastního panelu, nahrát vlastní pozadí nastavení a zobrazovat potřebné údaje nebo tlačítka
• Přihlášení jako správce - konfigurace nebo jako uživatel - zobrazení stavů
• Logické operace AND, OR, NAND, NOR, XOR se vstupy a událostmi
• SNMP, HTTP GET/POST, MQTT
• Zařízení dálkového ovládání výstupu

Specifikace:

• Napájecí napětí: 8-55 V
• Příkon: 1 W
• PoE: ano, pasivní
• Rozhraní: Ethernet 100Mbps
• Relé: 10A 125VAC
• Pracovní teplota: -20 až 85 °C
• Rozměry 67 x 57 mm
• Hmotnost 45 g

Od hardwarové verze 3.7 je rozhraní MODBUS RS485 rozděleno na další konektory, takže lze použít senzory UART a MODBUS (např.elektroměry SDM72 a SDM120M).

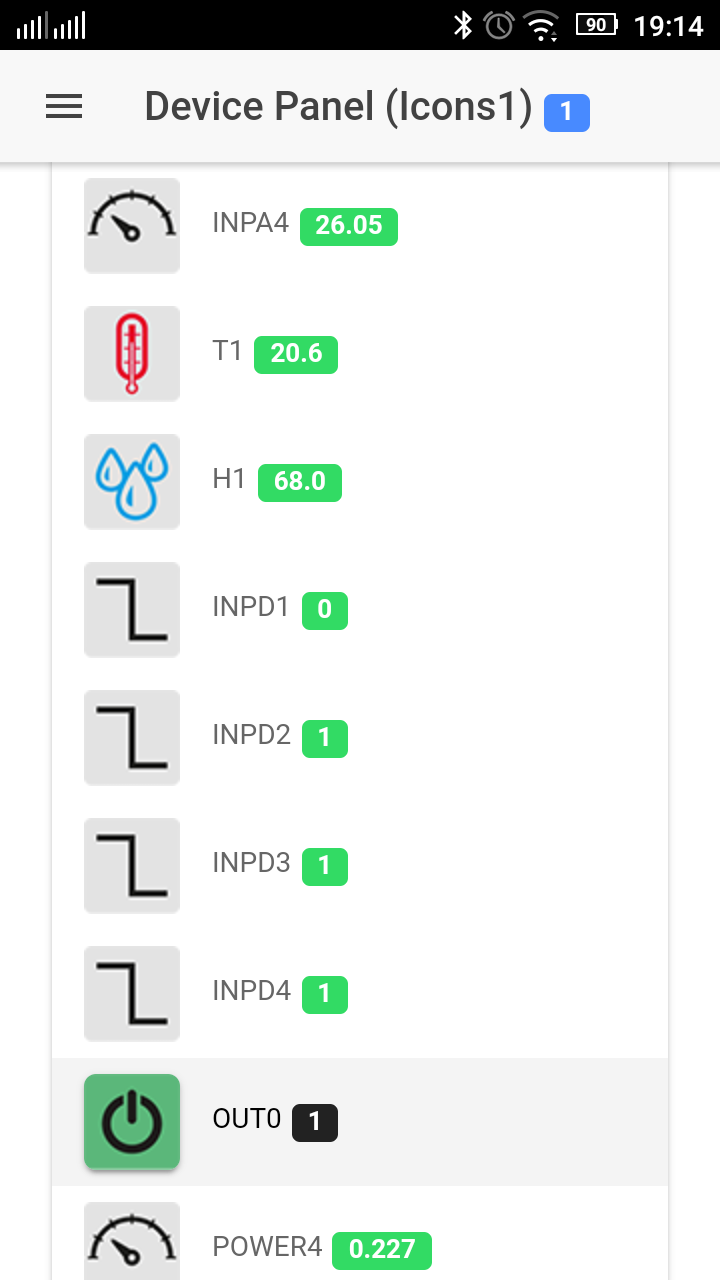

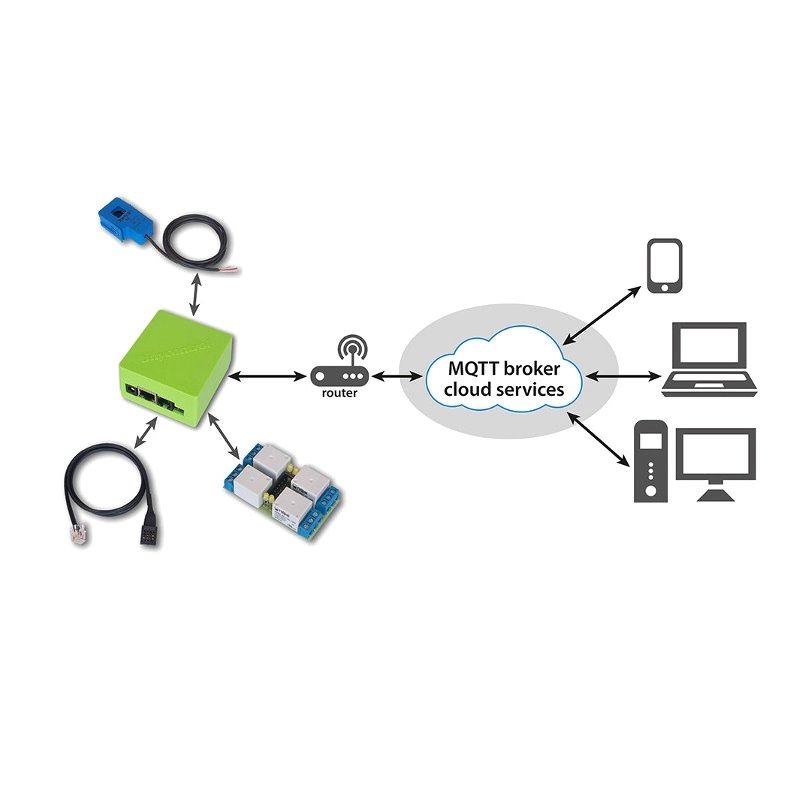

Výrobce poskytuje pro zobrazení stavů a ovládání přes Internet cloudovou službu MQTT. Díky této službě lze bez nastavení routování spínat výstupy nebo sledovat stavy LAN ovladače v místní síti, ale provoz služby nelze garantovat. V případě využití MQTT služby lze také použít mobilní aplikaci. Je dostupná pro zařízení se systémem Android a umožňuje ovládat výstupy a sledovat stav a hodnoty vstupů jednoduše přes telefon.

LAN ovladač se dodává s instalačním boxem na DIN lištu bez napájecího zdroje.

Napájení je možné dvěma zpusoby - klasickým jack zdrojem nebo POE injektorem.

Příklady použití a další informace naleznete v technické podpoře.
