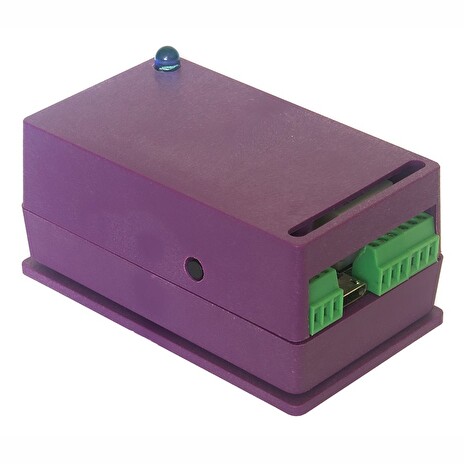

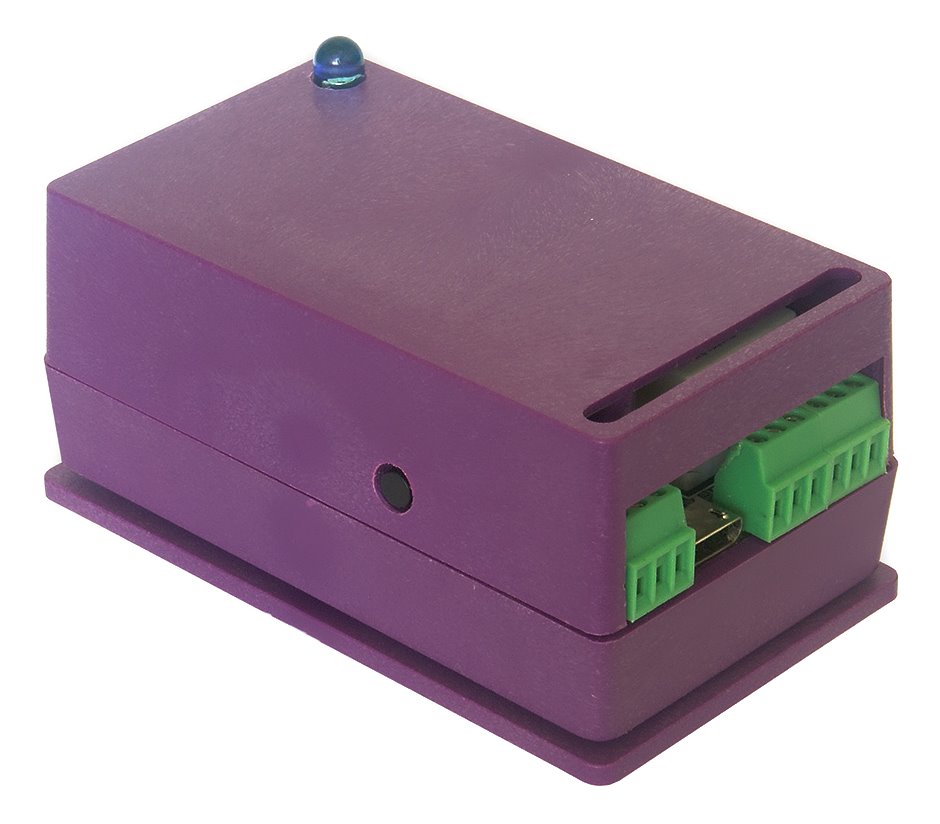

TINYCONTROL Wi-Fi ovladač s relé TinyESP

TinyESP je univerzální Wi-Fi kontrolér používající opensource systém EasyESP. Konfigurace probíhá přes webové rozhraní.

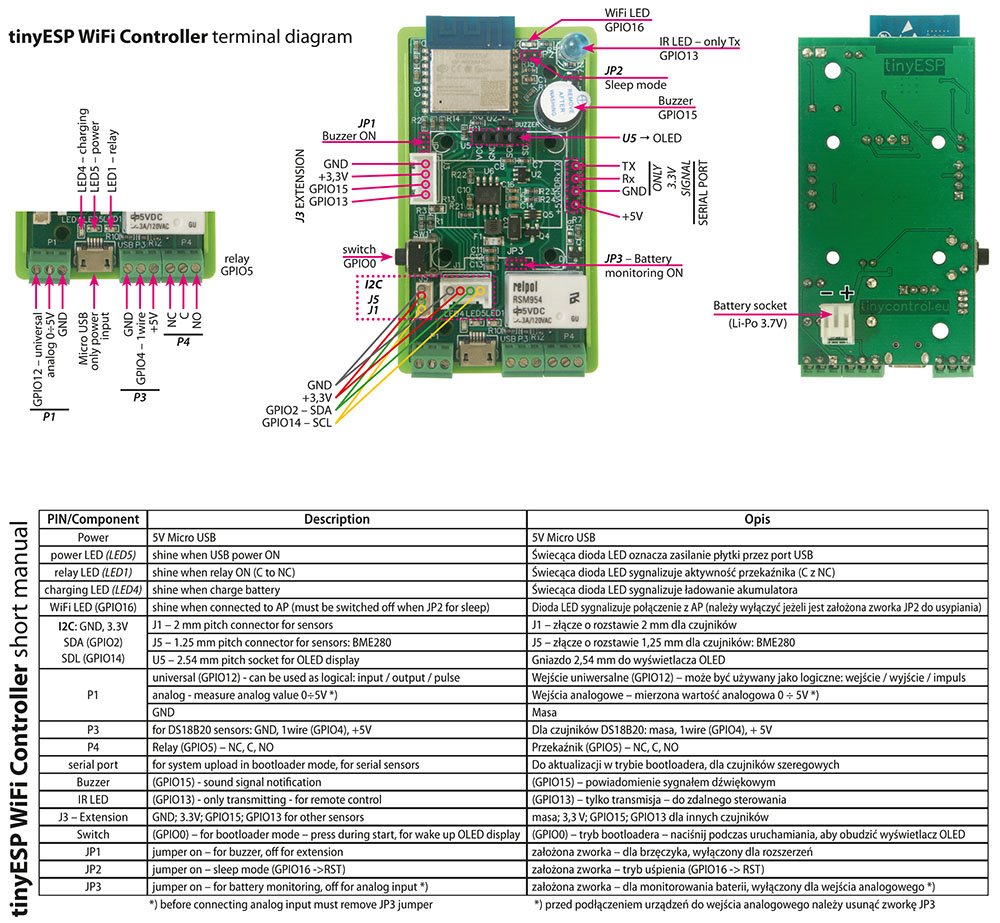

• microUSB napájecí vstup (5 V) nebo Li-Polymer baterie (s funkcí nabíjení)
• 1x relé se svorkami (NO, C, NC)
• 1x drátová sběrnice pro snímače teploty (DS18B20)
• analogový vstup pro měření napětí nebo baterií až do 5 V
• univerzální logický nebo pulzní vstup
• sběrnice I2C pro různé senzory na 2 konektorech: 1,25 mm (podpora Tiny BME280) nebo 2,0 mm
• tlačítko pro probuzení displeje
• obnovení nastavení na výchozí nebo během nahrávání firmwaru pomocí konzole
• sériový port UART (napětí 3,3 V) - pro nahrání firmwaru (pokud není firmware) nebo pro sériové senzory jako CO2
• 2,0 mm terminál pro vlastní použití (2 GPIO sdílené s bzučákem a IRLED)
• konektor 2,54 mm pro OLED 0,96" displej (volitelný)
• bzučák pro generování zvuku, lze použít jako akustické upozornění
• IRDA - přenos IRLED k odesílání příkazů do různých domácích spotřebičů. Systém EasyESP má bohaté funkce pro spolupráci s různými službami, jako je Domoticz nebo OpenHAB. Tento systém podporuje protokol MQTT (mqtt.ats.pl je možné nastavit také) a umožňuje ovládání jinými zařízeními tinyESP. Lze také realizovat jednoduchou automatickou funkci spouštěnou odečtením senzoru (regulací na úrovni regulátoru). Umožňuje upgradovat na jiné verze firmwaru EasyESP s novou podporou senzorů jako testovacího / vývojového firmwaru. Upgrade je možný na webové stránce zařízení na kartě Nástroje / Aktualizace firmwaru. Správný soubor by měl být pro 4 MB flash a modul ESP8266.

Ke stažení zde:
https://github.com/letscontrolit/ESPEasy
https://github.com/letscontrolit/ESPEasy/releases

• měření prostředí (teplota, vlhkost, PM, CO₂, osvětlení)

• měření napětí 0-5 V

• logické oznámení 0 - 1 (spojení se zemí)

• cyklické odesílání dat na vlastní server (Domoticz, OpenHAB nebo jiné) nebo do cloudu jako mqtt.ats.pl

• ovládání zařízení pomocí relé: brány, topení nebo IR dioda: TV, klimatizace.

• bzučák nebo relé zapnuté příkazem http z jiného síťového zařízení, jako je Lan Controller

• jednoduchá automatická funkce spouštěná senzorem

• zasílání oznámení mailem

• oznámení bzučákem

• zobrazení aktuálních dat senzoru na displeji

• jednoduché měření vzdálenosti

• podpora čteček RFID

• a mnoho dalších…


ZÁKLADNÍ SPECIFIKACE

Napájení: 5 V (příkon max. 1 W)

Relé: 3A / 120 V AC

Wi-Fi: 802.11b/g/n (2,4 GHz)

Rozměry: 72 x 40 x 30 mm

Hmotnost: 42 g
