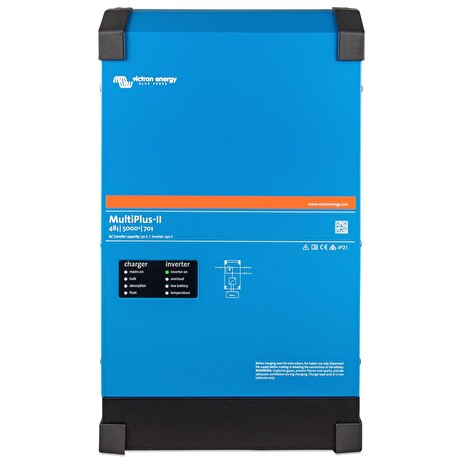

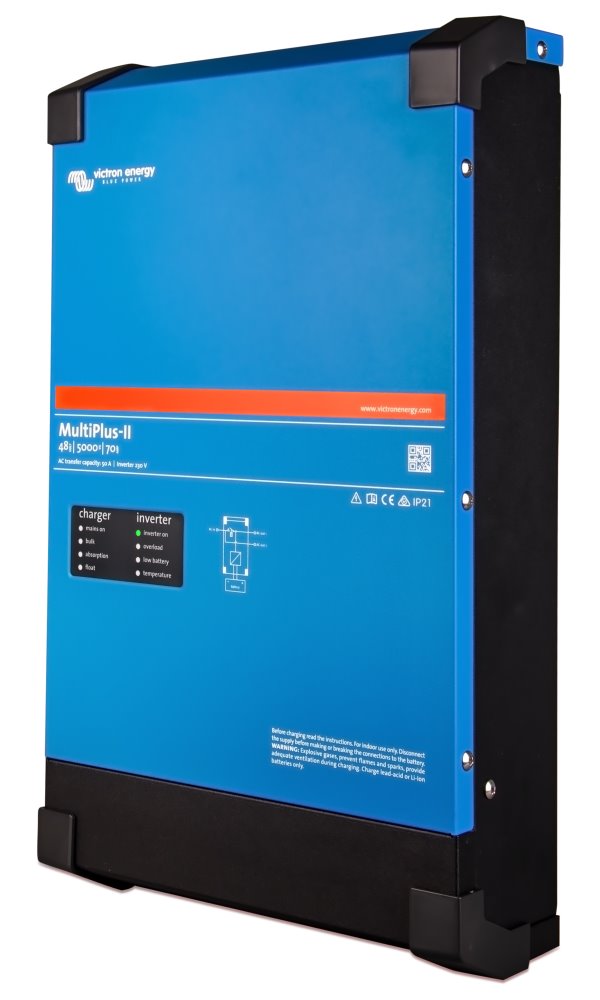

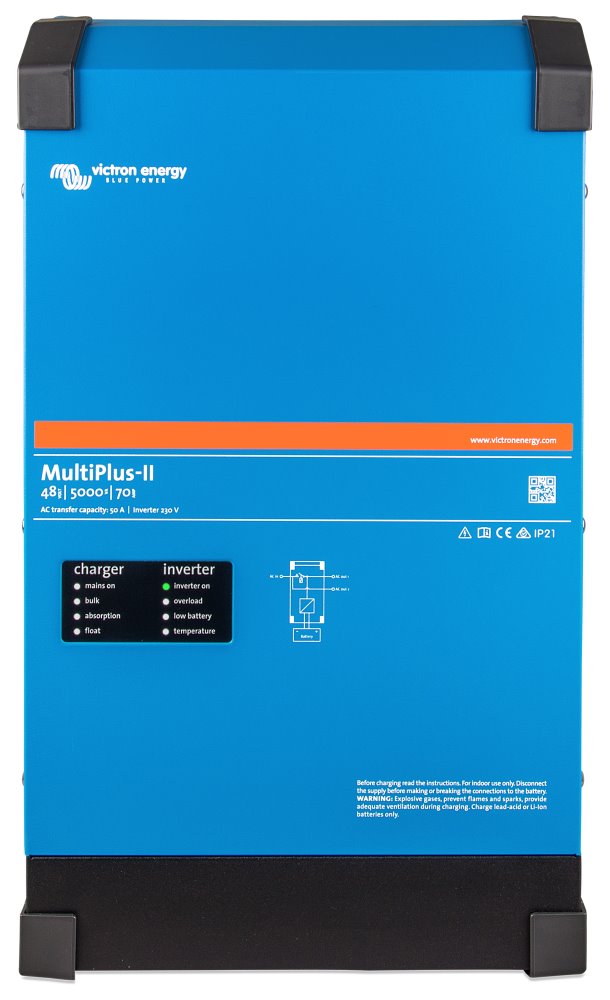

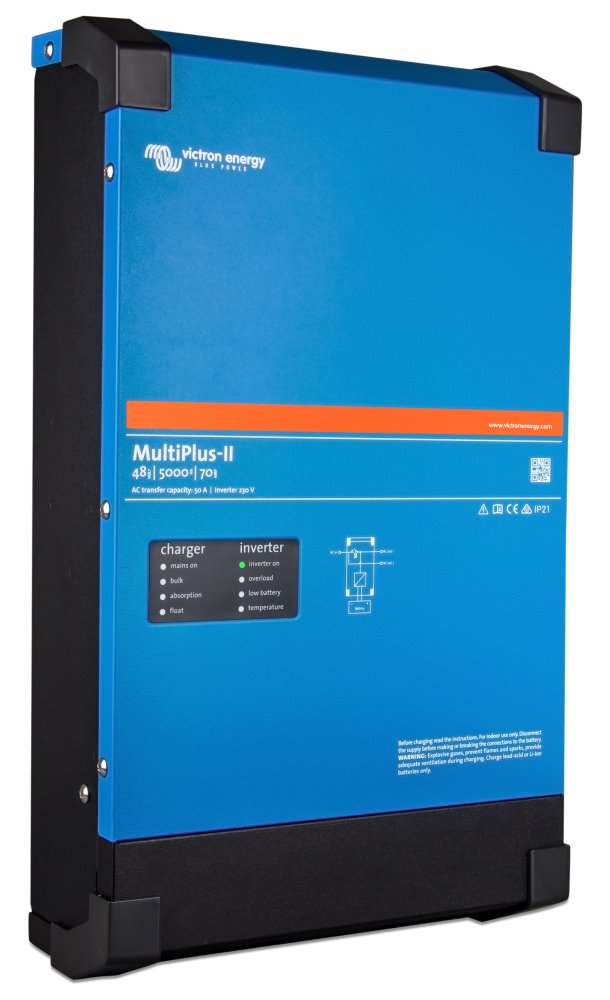

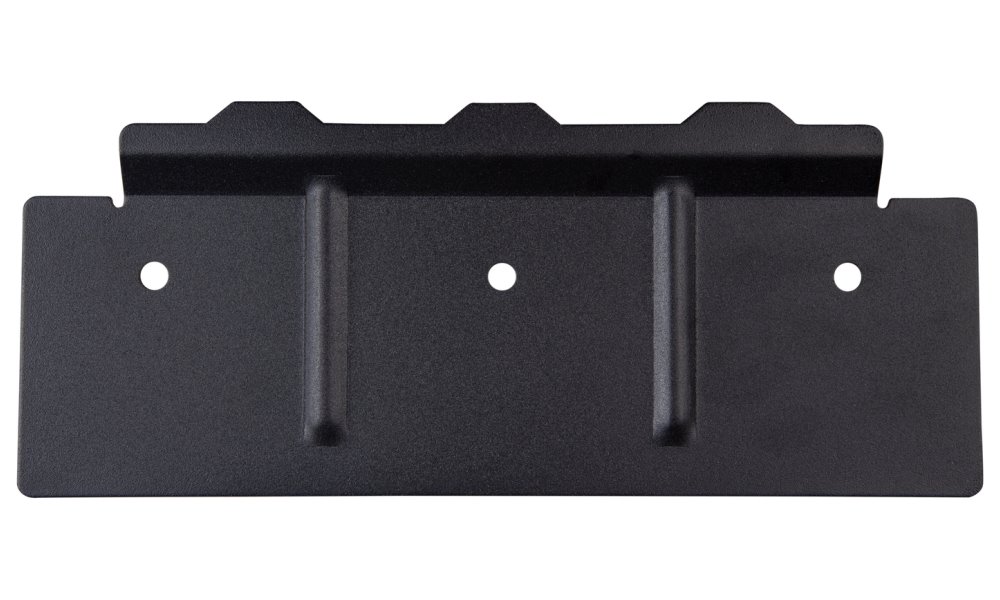

MultiPlus-II je výkonný DC-AC hybridní měnič/nabíječ s čistě sinusovým výstupem, integrovanou adaptivní nabíječkou baterií a ultra rychlým transferovým přepínačem zdroje napájení - baterie/zdroj (externí AC).
MultiPlus-II kombinuje funkce MultiPlus a MultiGrid
Má všechny funkce jednotky MultiPlus a navíc s možností připojení
externího proudového čidla pro funkce PowerControl a PowerAssist s
optimalizaci vlastní spotřeby (max. 50 A).
Má také všechny funkce jednotky MultiGrid se zabudovanou
anti-islanding ochranou na svém AC vstupu – zesílená ochrana
zabránění nežádoucím dodávkách do distribuční sítě v případě jejího
výpadku.
ESS (Energy Storage System): Systémy pro skladování
energie
MultiPlus-II je klíčovým prvkem v systému Victron ESS, který
poskytuje flexibilitu pro kombinaci se solárními MPPT regulátory
nebo se síťovými FV měniči.
Jeden AC vstup
MultiPlus-II je vybaven jedním AC vstupem pro připojení distribuční
sítě nebo např. generátoru. Pokud jsou potřeba dva AC vstupy, pak
zvolíme jednotku Quattro.
Dva AC výstupy
MultiPlus-II je vybaven dvěma AC výstupy. Hlavní výstup AC1 zajistí
dodávky energie bez přerušení napájení. Např. v režimu UPS
MultiPlus-II převezme napájení připojených spotřebičů (za méně než
20 ms) v případě výpadku distribuční sítě nebo generátoru.
Druhý AC výstup je funkční pouze tehdy, když je k dispozici AC
vstup (distribuční síť/generátor). Zátěž, která by rychle vybila
akumulátory, jako například ohřívač vody, je tedy možno připojit k
tomuto výstupu a ta bude napájena pouze z AC zdroje.
Čtyři fáze nabíjení adaptivní nabíječkou se dvěma výstupy pro
nabíjení baterie
Hlavní DC výstup poskytuje výkonné plnohodnotné nabíjení
akumulátorů prostřednictvím systému "adaptivního nabíjení".
Software řídí třístupňový automatický proces dobíjení tak, aby
vyhovoval stavu baterie, a přidává čtvrtou fázi dobíjení -
udržovací nabíjení. MultiPlus-II je určen pro nabíjení všech typů
olověných, alkalických i lithiových baterií.
Prakticky neomezený výkon díky paralelnímu provozu
Až 6 jednotek MultiPlus-II může pracovat paralelně k dosažení
vyššího výkonu. Např. šest jednotek 48/5000/70 poskytuje 25 kW (30
kVA) výstupní výkon a nabíjecí výkon 420 A.
Třífázový provoz
Tři jednotky stejného typu mohou být nakonfigurovány pro třífázový
provoz s fázovým posunem. Ale to není vše, až 6 paralelně řazených
jednotek může tvořit jednu fázi. Třífázový systém tak může sestávat
až z 18 jednotek se souhrnným trvalým výstupním výkonem 75 kW (90
kVA) a nabíjecím výkonem 1200 A.
Unikátní vlastnosti funkce PowerControl a PowerAssist
MultiPlus-II zamezí přetížení výkonově omezeného AC zdroje např.
proudově omezené el. přípojky nebo generátoru. Pokud by mělo dojít
velkým odběrem k přetížení vstupního AC zdroje, bude v prvním kroku
automaticky snížen nabíjecí proud do baterie (PowerControl).
Energie pro nabíjení je přesunuta pro napájení AC spotřebičů. V
druhé kroku dochází k posílení vstupního AC zdroje proudem
odebíraným z baterie (PowerAssist). Na AC výstup přichází společně
energie z AC zdroje i z baterie (měniče).
Solární energie
AC proud můžete mít k dispozici i v případě výpadku distribuční
sítě. MuliPlus-II může být použit jak v off-grid (ostrovních)
systémech, tak ve fotovoltaických systémech trvale připojených k
distribuční síti. MultiPlus-II není vybaven vstupem pro FV pole, je
ale předurčen ke spolupráci s MPPT regulátory (DC coupling systémy)
nebo síťovými měniči (AC coupling systémy) umístěnými na AC vstupu
a/nebo AC výstupu. Více zde v popisu ESS.
Konfigurace systému
- V případě jednoduché např. UPS instalace, lze nastavení snadno
provést během několika minut pomocí DIP přepínačů na MultiPlusu-II
nebo softwarem VE.Configure 3 a PC.
- Paralelní a třífázové aplikace mohou být konfigurovány pomocí
softwaru VE.Bus Quick Configure (do tří jednotek) nebo složitější
systémy pomocí softwaru VE.Bus System Configurator (nad tři
jednotky) a PC.
- Off-grid a hybridní FV instalace pro podporu vlastní spotřeby a
větší energetické nezávislosti, které zahrnují síťové střídače
a/nebo solární MPPT nabíječe, lze konfigurovat pomocí softwaru
VE.Configure 3 s využitím příslušných asistentů (specializované
funkce pro konkrétní aplikace).
- MultiPlus-II disponuje několika programovatelnými relé a
pomocnými kontakty pro celou řadu doplňkových funkcí.
- Základní software VE.Configure 3, ale i ostatní software pro
možnost konfigurace si můžete zdarma stáhnout na této adrese
www.victronenergy.com/support-and-downloads/software.
- Pro uvedený software budete potřebovat PC komunikační rozhraní
MK3-USB.
Vzdálený monitoring a konfigurace systémů
Sledujte a ovládejte svůj systém lokálně nebo vzdáleně přes
internet z libovolného místa na světě pomocí bezplatné aplikace VRM
a bezplatného portálu VRM:
https://vrm.victronenergy.com/landingpage Přístup může být z
telefonu, tabletu, notebooku nebo počítače (různé operační
systémy). Pro vzdálený přístup potřebujete jeden z následujících
ovládacích panelů a pak máte k dispozici možnost monitoringu a
konfigurace systému odkudkoliv na světě: Color Control GX, Venus
GX
V kombinaci s ColorControl GX nebo VEnus GX zajišťuje počítání
stavu nabití baterie v procentech (SOC).
MultiPlus-II nabízí mnoho variant provozu a je schopen nabídnout řešení na řadu uživatelských požadavků.
ZÁKLADNÍ SPECIFIKACE
Měnič
Vstupní napětí: DC 38-66 V
Výkon (při 25 °C): 5000 VA / 4000 W
Výstupní napětí: AC 230 V (50/60 Hz)
Přenosová kapacita: 50 A
Hmotnost: 29 kg
Rozměry: 565 x 323 x 148 mm
Nabíječka
Vstupní napětí: AC 187-265 V (45-65 Hz)
Výstupní napětí: DC 57,6 / 55,2 / 52,8 V
Výstupní proud (max.): 70 A
Nejčastější provozní režimy:
1. Základní instalace jednotky MultiPlus-II s externím
digitálním multifunkčním panelem (volitelné). Určeno do systémů,
kdy není vždy dostupná síť (typicky karavany, lodě) - režim UPS.
Spotřebiče na AC out-1 jsou napájeny jak ze sítě (přednostně), tak
z baterie. Spotřebiče na AC-out2 jsou napájeny pouze ze sítě, v
případě výpadku sítě nejsou napájeny.
2. Základní instalace jednotky MultiPlus-II s digitálním
multifunkčním panelem (volitelné). Určeno do systémů, kdy není vždy
dostupná síť (typicky karavany, lodě) - režim UPS. Spotřebiče na AC
out-1 jsou napájeny jak ze sítě (přednostně), tak z baterie. Použit
proudové čidlo u AC-out2, který je mimo MultiPlus-II. Spotřebiče na
AC out-2 jsou napájeny přednostně ze sítě, v případě možného
překročení vstupního AC proudu jsou napájeny i z baterie. Nejsou
napájeny při výpadku sítě.
3. Koncepce hybridního solárního systému ESS (Energy Storage
System) - DC coupling koncepce s použitím MPPT solárního
regulátoru. Spotřebiče na AC out-1 jsou napájeny přednostně z
fotovoltaiky a/nebo baterie, v případně nedostatku této energie
nebo přetížení měniče i ze sítě. V případě výpadku sítě jsou
napájeny z fotovoltaiky a/nebo baterie (je-li zde energie dostupná
a není přetížen měnič). Spotřebiče na AC-out2 jsou také napájeny
přednostně z fotovoltaiky a/nebo baterie, v případně nedostatku
této energie nebo přetížení měniče i ze sítě. V případě výpadku
sítě nejsou tyto spotřebiče napájeny (nezálohované spotřebiče).
Fotovoltaika při výpadku sítě vyrábí energii.
4. Koncepce hybridního solárního systému ESS (Energy Storage
System) - DC-coupling koncepce s použitím MPPT solárního regulátoru
s umístěním nezálohovaných spotřebičů mimo MultiPlus-II a za
použití proudového čidla. Systém podobný předchozímu systému jen s
tím rozdílem, že nezálohované spotřebiče nejsou napojeny na AC
výstup, ale na AC vstup. Je použito proudové čidlo (měřící rozsah
0-35 A). Spotřebiče na AC out-1 jsou napájeny přednostně z
fotovoltaiky a/nebo baterie, v případně nedostatku této energie
nebo přetížení měniče i ze sítě. V případě výpadku sítě jsou
napájeny z fotovoltaiky a/nebo baterie (je-li zde energie dostupná
a není přetížen měnič). Spotřebiče na AC-out2 jsou také napájeny
přednostně z fotovoltaiky a/nebo baterie (přes AC vstup), v
případně nedostatku této energie nebo přetížení měniče i ze sítě. V
případě výpadku sítě nejsou tyto spotřebiče napájeny (nezálohované
spotřebiče). Fotovoltaika při výpadku sítě vyrábí energii.
5. Koncepce hybridního solárního systému ESS (Energy Storage
System) – AC coupling koncepce s použitím síťového FV měniče
umístěném na AC-out1 (pouze měniče značky Fronius). Spotřebiče na
AC out-1 jsou napájeny přednostně z fotovoltaiky a/nebo baterie, v
případně nedostatku této energie nebo přetížení měniče i ze sítě. V
případě výpadku sítě jsou napájeny z fotovoltaiky a/nebo baterie
(je-li zde energie dostupná a není přetížen měnič). Spotřebiče na
AC-out2 jsou také napájeny přednostně z fotovoltaiky a/nebo
baterie, v případně nedostatku této energie nebo přetížení měniče i
ze sítě. V případě výpadku sítě nejsou tyto spotřebiče napájeny
(nezálohované spotřebiče). Fotovoltaika při výpadku sítě vyrábí
energii. MultiPlus-II dokáže nabíjet baterii z fotovoltaiky přes
svůj AC výstup a regulovat v případě potřeby (malá spotřeba,
baterie nabitá) výkon síťového měniče frekvenčně nebo datově.
6. Koncepce hybridního solárního systému ESS (Energy Storage
System) - AC coupling koncepce s použitím síťového FV měniče
umístěném na AC-out1 (pouze měniče značky Fronius) s umístěním
nezálohovaných spotřebičů mimo MultiPlus-II a za použití proudového
čidla. Systém podobný předchozímu systému jen s tím rozdílem, že
nezálohované spotřebiče nejsou napojeny na AC výstup, ale na AC
vstup. Je použito proudové čidlo (měřící rozsah 0-35 A). Spotřebiče
na AC out-1 jsou napájeny přednostně z fotovoltaiky a/nebo baterie,
v případně nedostatku této energie nebo přetížení měniče i ze sítě.
V případě výpadku sítě jsou napájeny z fotovoltaiky a/nebo baterie
(je-li zde energie dostupná a není přetížen měnič). Spotřebiče na
AC-out2 jsou také napájeny přednostně z fotovoltaiky a/nebo baterie
(přes AC vstup), v případně nedostatku této energie nebo přetížení
měniče i ze sítě. V případě výpadku sítě nejsou tyto spotřebiče
napájeny (nezálohované spotřebiče). Fotovoltaika při výpadku sítě
vyrábí energii. MultiPlus-II dokáže nabíjet baterii z fotovoltaiky
přes svůj AC výstup a regulovat v případě potřeby (malá spotřeba,
baterie nabitá) výkon síťového měniče frekvenčně nebo datově.
7. Možný je i koncept umístění síťového měniče na AC vstup. Stejně tak je možná i paralelní topologie, tedy MultiPlus-II je připojen k síti a spotřebičům pouze přes AC vstup (AC výstupy nevyužity). Odběr energie ze sítě a/nebo solární energie pro dobíjení baterie a napájení spotřebičů se děje pouze tímto jedním přípojem.
