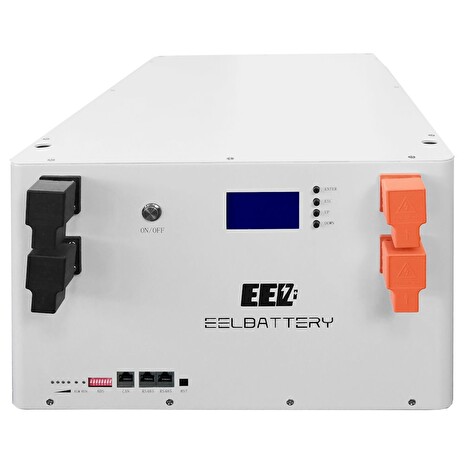

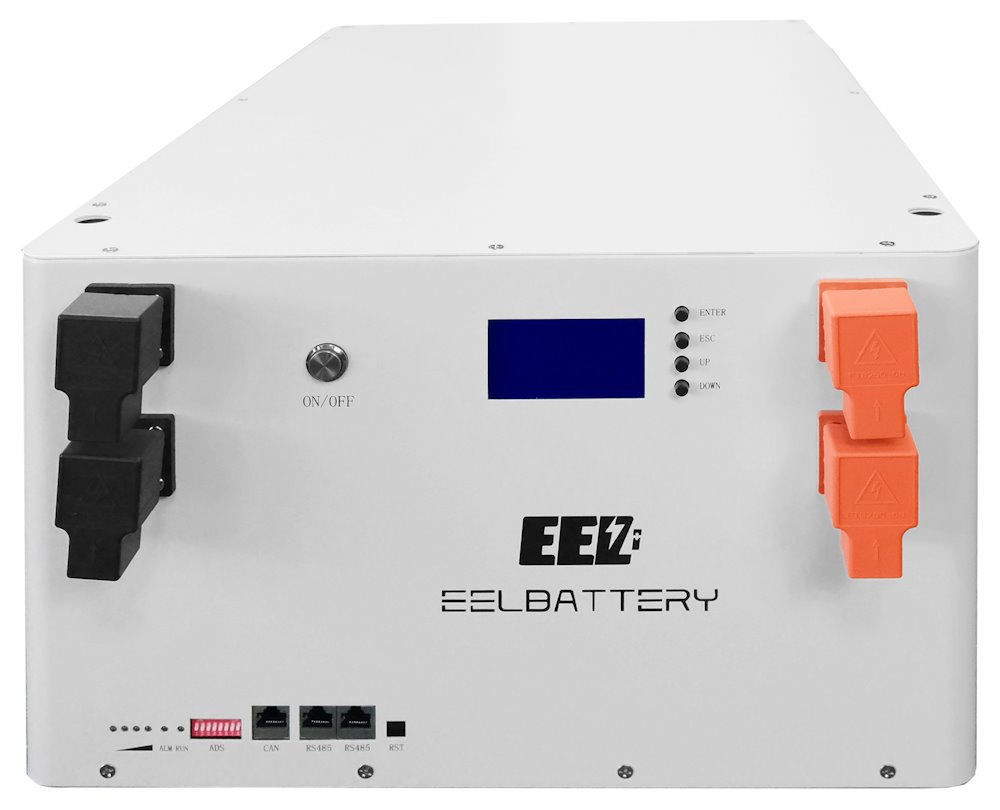

EEL-A01 Baterie 14.3 kWh s aktivním balancérem 4 A
EEL-A01 baterie
Baterie je unikátní tím, že používá články s delší cyklickou
životností než jiné, kapacitně menší baterie na trhu. Je vyrobena z
16 výběrových značkových článků od firmy EVE. Články nejsou
klasicky svařované laserem, ale šroubované, což umožňuje prodloužit
její reálnou životnost a případnou opravitelnost. Prosím, přečtěte
si pečlivě tento návod, aby vám baterie sloužila mnoho let k vaší
spokojenosti.
Transport

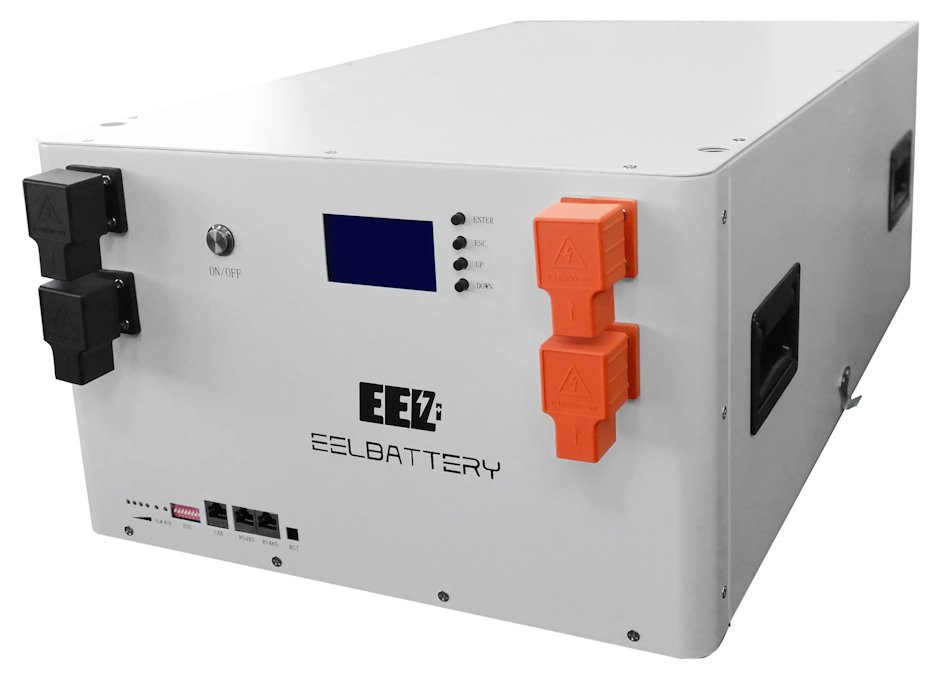

Baterii na místo určení transportujte za pomocí čtyř madel a čtyř
osob. Při použití manipulační techniky nesmí být madla použita
kvůli možnosti nerovnoměrného zatížení, přetížení madel a
případného pádu baterie. Nepřeceňujte vlastní sílu a zajistěte si
pomoc dalších osob při transportu.
Instalace a nastavení
Elektroinstalaci a nastavení měniče musí provádět odborně způsobilá
osoba.
Umístění a provozní podmínky baterie
Elektroinstalace
Cyklická životnost a proudová zatížitelnost
Ochrana a monitorování
Údržba
Záruka
ZÁKLADNÍ SPECIFIKACE
Kapacita: 14,3 kWh
Kapacita baterie: 280 Ah (16 článků)
Jmenovité napětí: 51,2 V
Nabíjecí/vybíjecí proud (doporučený): 140/160 A
Provozní teplota: 0 až +50 °C (nabíjení), -10 až +50 °C
(vybíjení)
Stupeň ochrany: IP20
Hmotnost: 112 kg (± 5 kg)
Rozměry: 700 × 410 × 250 mm
Instrukce pro připojení Deye Inverteru s baterií EEL
Připojení komunikace
Kabel: Použijte přiložený kabel, který je součástí měniče, nebo
jakýkoli jiný síťový kabel LAN Ethernet RJ-45.
Porty: Připojte kabel do BMS portu na Deye inverteru a do CAN
zdířky na baterii. Nastavení Deye: Na inverteru Deye zvolte režim
Lithium. Adresu na Deye ponechte na výchozí hodnotě 00.
Paralelní propojení baterií
DIP přepínače: Pro paralelní propojení více baterií je nutné
nastavit DIP přepínače.
Příklad pro 2 baterie
U hlavní baterie (Master) nastavte DIP přepínač 5 nahoru.
U vedlejší baterie (Slave) nastavte DIP přepínač 1 nahoru.
Kabelové propojení: Propojte baterie mezi sebou stejným LAN
kabelem. U masteru úplně z pravé zdířky 485 do prostřední u slave
baterie.
Silové propojení
Možnost 1: Propojte baterie krátkým kabelem plus na plus a minus na
minus. Poté z první baterie vedete kabely do měniče (plus z první
baterie a minus z druhé baterie).
Možnost 2: Z každé baterie vedete kabel 50 mm2 do jednoho bodu,
například do odpojovače DC nebo pojistek. Tam spojíte plusy a
minusy dohromady a poté jedním silnějším kabelem (70 mm2) vedete do
měniče.
Shrnutí
Tento postup vám umožní bezpečně a efektivně připojit Deye inverter
k vašemu bateriovému systému. Ujistěte se, že všechny spoje jsou
pevné a bezpečné, a že jsou nastavení na zařízení správná, aby se
zajistila správná funkčnost systému.
Na baterii jsou terminály šroubovací na kabelové oko 8mm.
