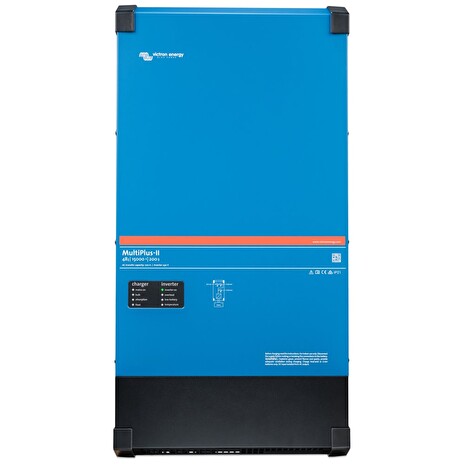

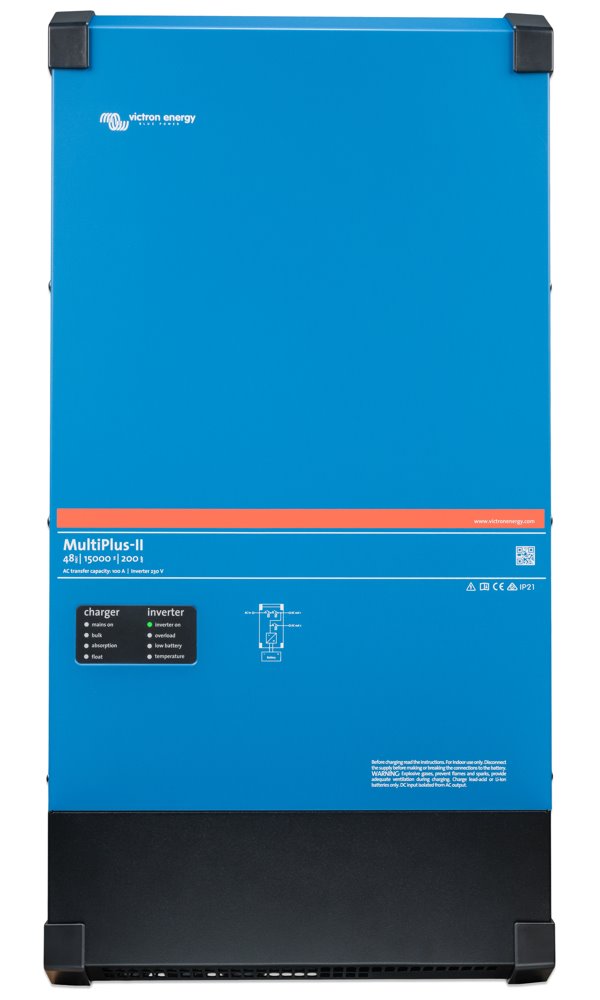

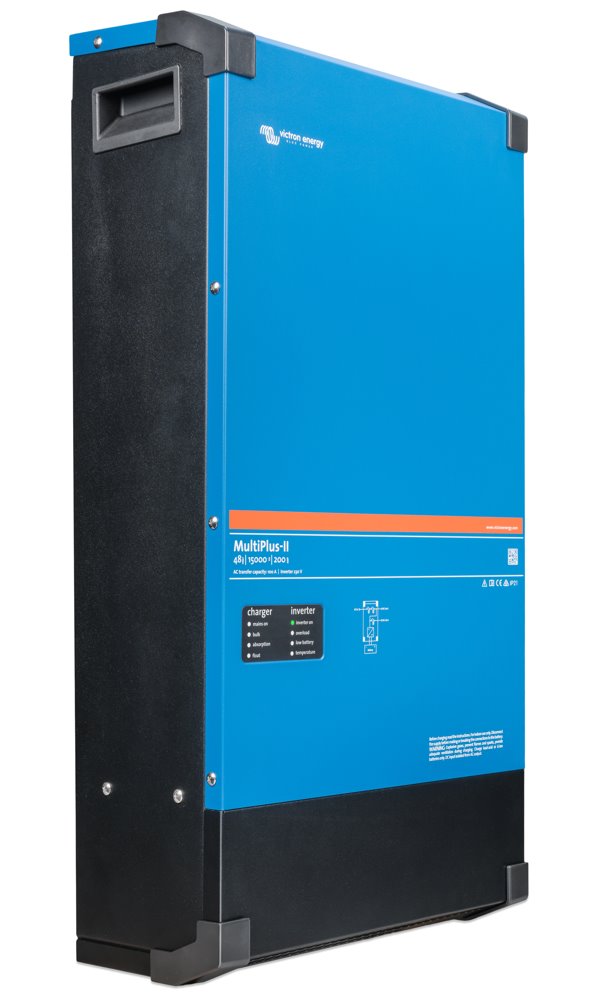

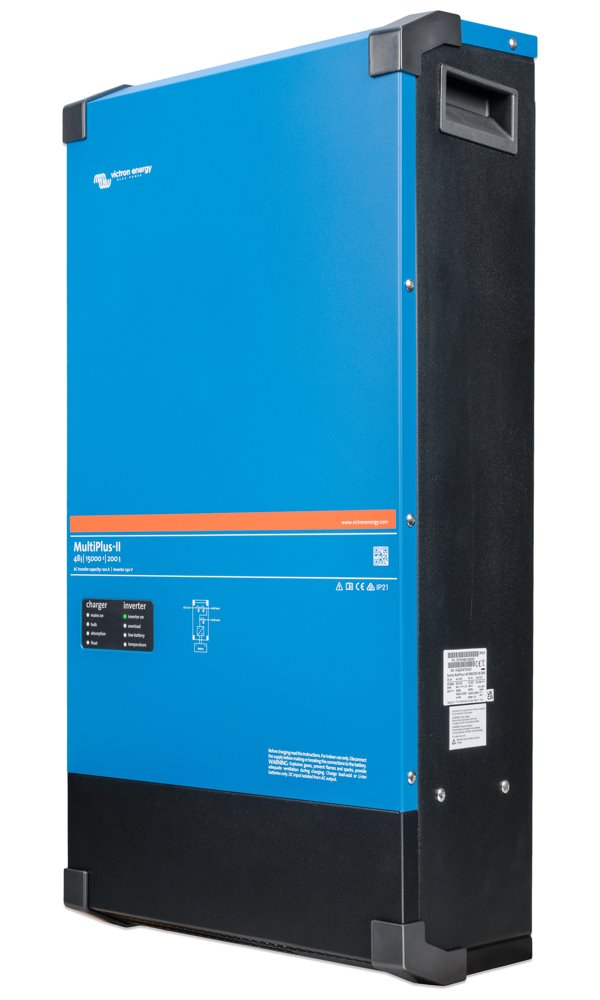

MultiPlus-II je výkonný DC-AC hybridní měnič/nabíječ s čistě sinusovým výstupem, integrovanou adaptivní nabíječkou baterií a ultra rychlým transferovým přepínačem zdroje napájení - baterie/zdroj (externí AC).
MultiPlus-II kombinuje funkce MultiPlus a MultiGrid
Má všechny funkce jednotky MultiPlus a navíc s možností připojení
externího proudového čidla pro funkce PowerControl a PowerAssist s
optimalizaci vlastní spotřeby.
Má také všechny funkce jednotky MultiGrid se zabudovanou
anti-islanding ochranou na svém AC vstupu – zesílená ochrana
zabránění nežádoucím dodávkách do distribuční sítě v případě jejího
výpadku.
ESS (Energy Storage System): Systémy pro skladování
energie
MultiPlus-II je klíčovým prvkem v systému Victron ESS, který
poskytuje flexibilitu pro kombinaci se solárními MPPT regulátory
nebo se síťovými FV měniči.

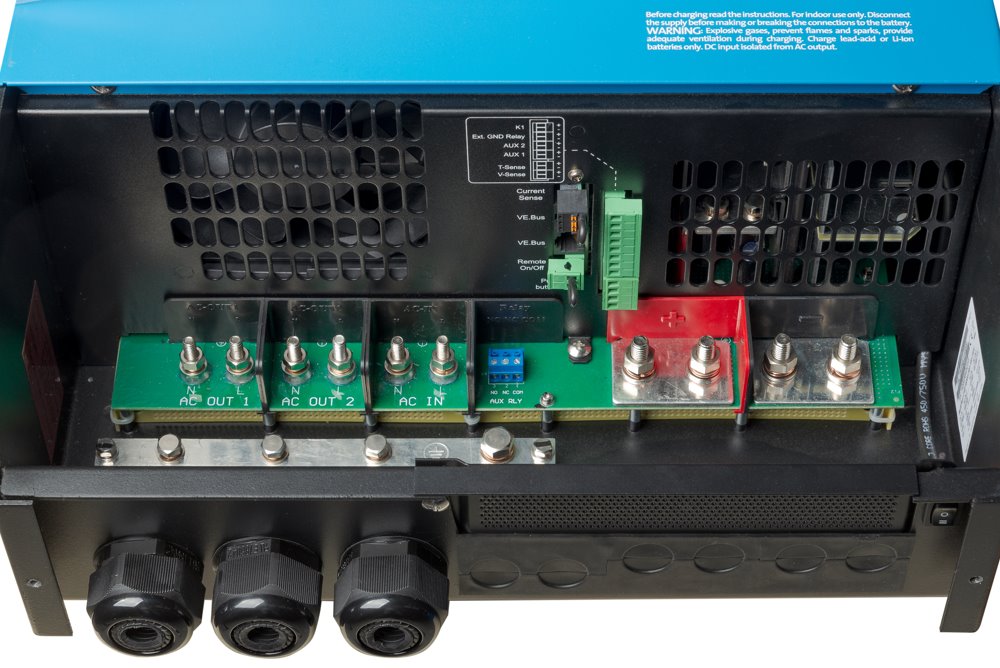

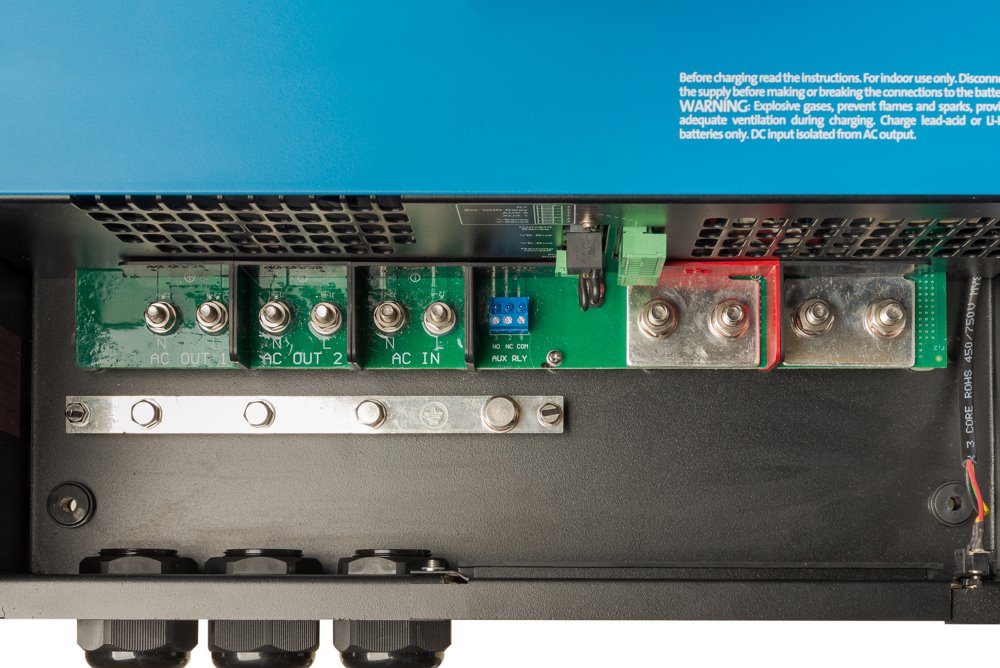

Jeden AC vstup
MultiPlus-II je vybaven jedním AC vstupem pro připojení distribuční
sítě nebo např. generátoru. Pokud jsou potřeba dva AC vstupy, pak
zvolíme jednotku Quattro.
Dva AC výstupy
MultiPlus-II je vybaven dvěma AC výstupy. Hlavní výstup AC1 zajistí
dodávky energie bez přerušení napájení. Např. v režimu UPS
MultiPlus-II převezme napájení připojených spotřebičů (za méně než
20 ms) v případě výpadku distribuční sítě nebo generátoru.
Druhý AC výstup je funkční pouze tehdy, když je k dispozici AC
vstup (distribuční síť/generátor). Zátěž, která by rychle vybila
akumulátory, jako například ohřívač vody, je tedy možno připojit k
tomuto výstupu a ta bude napájena pouze z AC zdroje.
Čtyři fáze nabíjení adaptivní nabíječkou se dvěma výstupy pro
nabíjení baterie
Hlavní DC výstup poskytuje výkonné plnohodnotné nabíjení
akumulátorů prostřednictvím systému "adaptivního nabíjení".
Software řídí třístupňový automatický proces dobíjení tak, aby
vyhovoval stavu baterie, a přidává čtvrtou fázi dobíjení -
udržovací nabíjení. MultiPlus-II je určen pro nabíjení všech typů
olověných, alkalických i lithiových baterií.
Třífázový provoz
Tři jednotky stejného typu mohou být nakonfigurovány pro třífázový
provoz s fázovým posunem.
Unikátní vlastnosti funkce PowerControl a PowerAssist
MultiPlus-II zamezí přetížení výkonově omezeného AC zdroje např.
proudově omezené el. přípojky nebo generátoru. Pokud by mělo dojít
velkým odběrem k přetížení vstupního AC zdroje, bude v prvním kroku
automaticky snížen nabíjecí proud do baterie (PowerControl).
Energie pro nabíjení je přesunuta pro napájení AC spotřebičů. V
druhé kroku dochází k posílení vstupního AC zdroje proudem
odebíraným z baterie (PowerAssist). Na AC výstup přichází společně
energie z AC zdroje i z baterie (měniče).
Solární energie
AC proud můžete mít k dispozici i v případě výpadku distribuční
sítě. MuliPlus-II může být použit jak v off-grid (ostrovních)
systémech, tak ve fotovoltaických systémech trvale připojených k
distribuční síti. MultiPlus-II není vybaven vstupem pro FV pole, je
ale předurčen ke spolupráci s MPPT regulátory (DC coupling systémy)
nebo síťovými měniči (AC coupling systémy) umístěnými na AC vstupu
a/nebo AC výstupu. Více
zde v popisu ESS.
Konfigurace systému
- V případě jednoduché např. UPS instalace, lze nastavení snadno
provést během několika minut pomocí DIP přepínačů na MultiPlusu-II
nebo softwarem VE.Configure 3 a PC.
- Třífázové aplikace mohou být konfigurovány pomocí softwaru VE.Bus
Quick Configure (do tří jednotek) nebo složitější systémy pomocí
softwaru VE.Bus System Configurator (nad tři jednotky) a PC.
- Off-grid a hybridní FV instalace pro podporu vlastní spotřeby a
větší energetické nezávislosti, které zahrnují síťové střídače
a/nebo solární MPPT nabíječe, lze konfigurovat pomocí softwaru
VE.Configure 3 s využitím příslušných asistentů (specializované
funkce pro konkrétní aplikace).
- MultiPlus-II disponuje několika programovatelnými relé a
pomocnými kontakty pro celou řadu doplňkových funkcí.
- Základní software VE.Configure 3, ale i ostatní software pro
možnost konfigurace si můžete zdarma stáhnout na této adrese
www.victronenergy.com/support-and-downloads/software.
- Pro uvedený software budete potřebovat PC komunikační rozhraní
MK3-USB.
Vzdálený monitoring a konfigurace systémů
Sledujte a ovládejte svůj systém lokálně nebo vzdáleně přes
internet z libovolného místa na světě pomocí bezplatné aplikace VRM
a bezplatného portálu VRM:
https://vrm.victronenergy.com/landingpage
Přístup může být z telefonu, tabletu, notebooku nebo počítače
(různé operační systémy). Pro vzdálený přístup potřebujete jeden z
následujících ovládacích panelů a pak máte k dispozici možnost
monitoringu a konfigurace systému odkudkoliv na světě: Color
Control GX, Venus GX, Cerbo GX
V kombinaci s Cerbo GX, ColorControl GX nebo VEnus GX zajišťuje
počítání stavu nabití baterie v procentech (SOC).
MultiPlus-II nabízí mnoho variant provozu a je schopen nabídnout řešení na řadu uživatelských požadavků.
ZÁKLADNÍ SPECIFIKACE
Měnič
Vstupní napětí: DC 38–66 V
Výkon (při 25 °C): 15 000 VA / 12 000 W
Výstupní napětí: AC 230 V (50/60 Hz)
Přenosová kapacita: 100 A
Hmotnost: 80 kg
Rozměry: 810 × 405 × 217 mm
Nabíječka
Vstupní napětí: AC 187–265 V (45–65 Hz)
Výstupní napětí (absorpční/udržovací/skladovací): DC 57,6 /
55,2 / 52,8 V
Nabíjecí proud baterie (max.): 200 A
Nejčastější provozní režimy:
