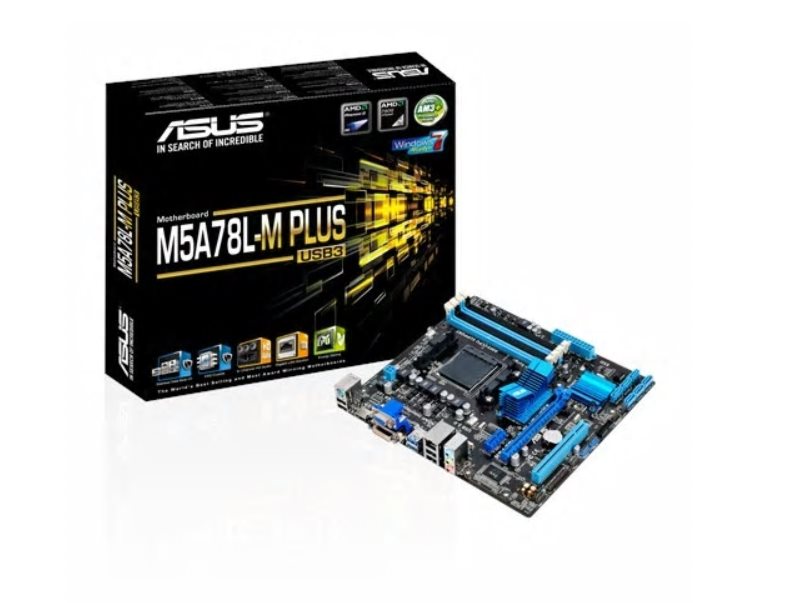

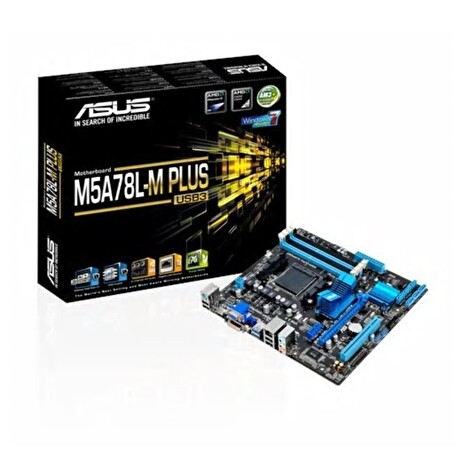

ASUS M5A78L-M PLUS/ USB3, soc.AM3+ - základní deska

Procesor

AMD AM3+ FX™/Phenom™ II/Athlon™ II/Sempron™ 100 Series Processors
Podporuje procesory až do 125 W
Technologie AMD Cool 'n' Quiet™


Čipová sada

AMD 760G (780L)/SB710


Operační paměť

4 x DIMM, Max. 32GB, DDR3 2000 (přetakt.)/1866 (přetakt.)/1800 (přetakt.)/1600 (přetakt.)/1333/1066 MHz ECC, Non-ECC, Bez vyrovnávací paměti
Dvoukanálová Architektura paměti
* Seznam ověřených dodavatelů paměťových modulů (QVL, Qualified Vendors Lists) naleznete na adrese www.asus.com nebo v uživatelské příručce.
* Omezení 32bitového operačního systému Windows® mohou způsobit, že přestože bude nainstalována paměť o velikosti 4 GB a více, systém rozpozná pouze méně než 3 GB dostupné paměti. Pokud chcete nainstalovat na základní desku 4 GB paměti nebo více, nainstalujte 64bitový operační systém Windows®.
* Procesory řady AMD FX na této desce podporují až DDR3 1866 MHz jako svoji standardní frekvenci paměti.
* Procesory AMD řady AM3 100 a 200 podporují až DDR3 1066 MHz.


Grafická karta

Integrovaný grafický procesor ATI Radeon™ HD 3000
- Podporuje HDMI s maximálním rozlišením 1920 x 1200 @ 60 Hz
- Podporuje DVI s maximálním rozlišením 2560 x 1600 @ 60 Hz
- Podporuje RGB s maximálním rozlišením 2560 x 1440 @ 75 Hz
Maximální sdílená paměť 1024 MB
Podpora technologie Hybrid CrossFireX™ *1


Rozšiřující sloty

1 x PCIe 2.0 x16
1 x PCIe 2.0 x1
1 x PCI


Úložný prostor

Integrovaný řadič :
6 x Port(y) SATA 3Gb/s , modrý ,
Podpora Raid 0, 1, 10, JBOD


LAN

Realtek® RTL8111H, 1 x Gigabit řadič LAN


Zvuk

Realtek® ALC887 8-mi kanálový High Definition Audio CODEC *2
Možnosti audia:
- Stínění zvuku: Zajišťuje přesné oddělení analogových a digitálních signálů a významně snižuje vzájemné rušení
- Samostatné tištěné spoje pro přenos zvuku: Samostatné obvody pro pravý a levý kanál zaručují maximální kvalitu přenosu citlivých zvukových signálů
- Prémiové zvukové kondenzátory japonské výroby: Poskytují teplý, přirozený a prokreslený zvuk s maximální čistotou a věrností


USB Porty

Integrovaný řadič :
8 x port(y) USB 2.0/1.1 (4 na zadním panelu, , 4 na desce)
Řadič ASMedia® ASM1042 :
4 x port(y) USB 3.0 (2 na zadním panelu, , 2 na desce)


Speciální funkce

Systém napájení od společnosti ASUS:
- ASUS EPU
Exkluzivní funkce od společnosti ASUS :
- Ai Charger
- Přepěťová ochrana
- Nízké EMI
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2


Zadní vstupy a výstupy

1 x klávesnice PS/2 (fialový)
1 x myš PS/2 (zelený)
1 x DVI
1 x D-Sub
1 x HDMI
1 x port LAN (RJ45)
3 x jack audia
2 x USB 3.0 (modrý )
4 x USB 2.0


Vnitřní vstupy a výstupy

1 x podpora dalších konektorů USB 3.0 2 port(y) USB 3.0
2 × port USB 2.0, podpora dalších 4 portů USB 2.0
1 x konektor portu COM
6 x konektor SATA 3 Gb/s
1 x konektor ventilátoru procesoru
1 x konektor ventilátoru skříně
1 x konektor výstupu S/PDIF
1 x 24pinový napájecí konektor EATX
1 x LPT header
1 x 4pinový 12V konektor napájení ATX
1 x konektor audia předního panelu (AAFP)
1 x konektor interního reproduktoru
1 x systémový panel
1 × propojka Clear CMOS


Příslušenství

Uživatelská příručka
I/O Shield
2 x kabel SATA 3,0 Gb/s


BIOS

16 Mb Flash ROM, AMI BIOS , PnP, DMI v2.0, WfM2.0, SM BIOS V2.5, ACPI V2.0a


Support Disc

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)



Formát

Formát mATX
9.6 inch x 9.0 inch ( 24.4 cm x 22.9 cm )


Poznámka

*1: For Windows Vista or later versions.
*2: Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
