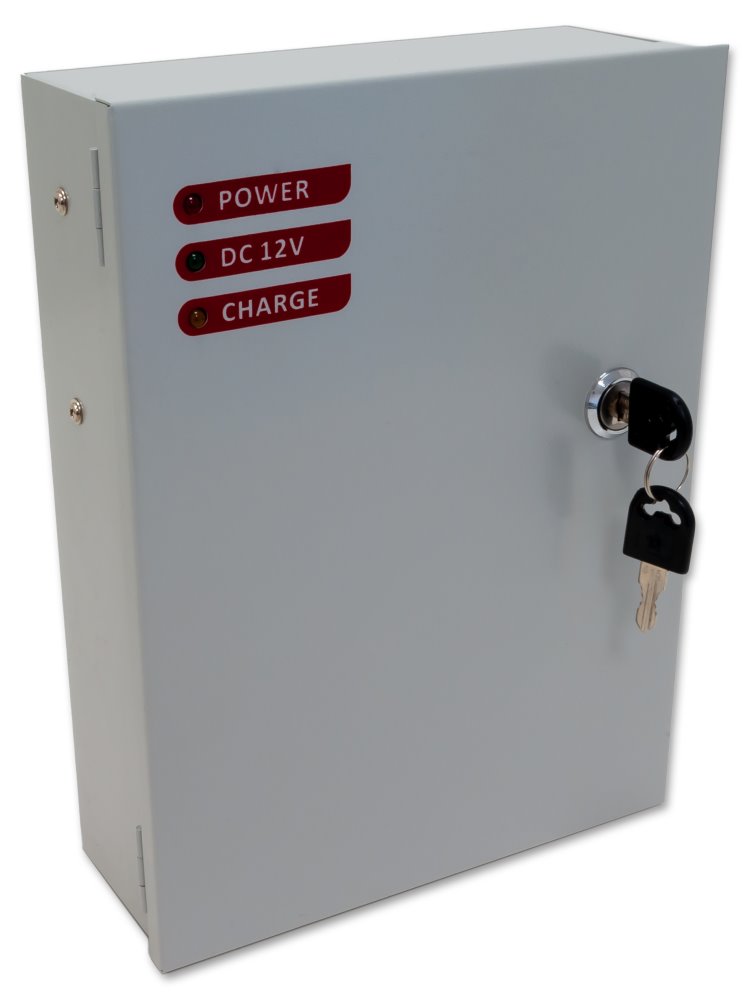

XtendLan Zdroj 12V DC, 4 porty, 3A celkem, 36W, tavn. pojistky,skříňka, zálohovatelný baterií
XtendLan ZSW04F-12-36B
Stabilizovaný napájecí zdroj pro čtyři spotřebiče s okruhem pro nabíjení a připojení záložní baterie. Celkový výstupní proud 3 A. Skříňka na zeď s instalovaným PCB, kabelové průchodky, vypínač uvnitř skříňky. Připojení kabelů k interní svorkovnici, možnost odpojení výstupu propojkou bez nutnosti odpojování vodičů. Ochrana proti zkratu přístrojovou…
Kód: 3256494PN: ZSW04F-12-36BVýrobce: XtendLanZáruka: 2 roky
Výrobek pochází z oficiální české distribuce.Více informací…
1 999 Kč včetně DPH
Cena bez DPH: 1 652 Kč
Cena bez DPH: 1 652 Kč
Skladem
Kdy zboží dostanu?termín / cena přepravy
Na prodejně v Olomouci (po objednání)již 5.5. / ZDARMA!
Přepravní službou (ČR)7.5. / od 120 Kč
Uvedený termín je průměrná doba doručení uvedenou službou.
Popis produktu
XtendLan ZSW04F-12-36BZvláště při realizaci analogových kamerových systémů je vhodné
provést uzemnění všech stínění a neživých vodivých částí na
společný potenciál, kterým je v drtivé většině případů ochranný
vodič. Doporučujeme provést propojení záporného pólu stejnosměrného
napájení s ochranným vodičem elektrických rozvodů a stejně tak
provést uzemnění všech kovových částí, stínění koaxiálních vodičů,
držáků kamer atd. Jde o základní opatření proti rozdílům
potenciálů, které zhoršují kvalitu obrazu. Jakož i o základní
ochranu proti atmosférickému přepětí či nebezpečným dotykovým
napětím.
Stabilizovaný napájecí zdroj pro čtyři spotřebiče s okruhem pro
nabíjení a připojení záložní baterie. Celkový výstupní proud 3 A.
Skříňka na zeď s instalovaným PCB, kabelové průchodky, vypínač
uvnitř skříňky. Připojení kabelů k interní svorkovnici, možnost
odpojení výstupu propojkou bez nutnosti odpojování vodičů. Ochrana

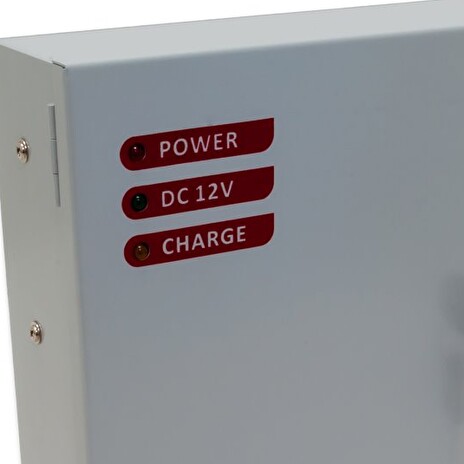

proti zkratu přístrojovou pojistkou, ochrana proti přepětí. LED
diody diagnostikují stav portů, na první pohled je např.
rozpoznatelná vyhořelá pojistka. Bateriový okruh dobíjen 1 A.
Ochrana proti zkratu baterie a ochrana baterie proti úplnému
vybití.
Kabelové průchody čtyři v boční stěně zalepené gumou, jeden
vylomitelný v horní části, průměr otvorů 19 mm, dvířka s
jednoduchým zámkem.
Poznámky:
- Nastavení výstupní napětí nemá vliv na napětí při práci z
baterie (zdroj nepracuje jako napěťový měnič), proto věnujte
pozornost výkonu baterie a skutečně poskytovanému napětí při
výpadku. Při větším proudovém odběru doporučujeme také dobré
připevnění Fastonů na konektory baterie pro snížení přechodového
odporu.
- Hlavní vypínač uvnitř skříňky odpojuje pouze napájení 230 V
nikoliv napájení z baterie, pro úplné vypnutí při instalačních
činnostech odpojte i konektor baterie
Upozornění: baterie není součástí balení.
ZÁKLADNÍ SPECIFIKACE
Výstupní obvod:
Výstupní napětí: 12 V DC
Výstupní proud součtem: 3 A (+1 A dobíjení baterie)
Výstupní proud na každém portu: určen pojistkou 1,5 A
Celkový výstupní výkon: 36 W (+ 12 W dobíjení baterie)
Ochrana: - proti zkratu a přetížení výstupů: chráněn tavnou přístrojovou
pojistkou na každém portu, standardní typ 5x20 mm, Fast, 1,5
A
- proti přepětí: varistorem (prahové napětí 40 V)
Vstupní obvod:
Vstupní napětí: 100-240 V, 50-60 Hz
Účinnost: min. 85 % při maximální zátěžiNapájení baterie:
Rozměry prostoru pro baterii (ŠxVxH): 157 x 107 x 69 mm (baterie není součástí), typicky lze instalovat 5Ah až 7Ah olověný akumulátor
Nabíjení baterie: napětím o cca. 0,8 V vyšším než nastavené výstupní napětí, tzn. při výstupu 12 V nabíjí při napětí cca. 13 V, max. proudem 1 A
Ochrana: - proti zkratu baterie, vadná baterie nezpůsobí závadu napájecího
systému, je automaticky odpojena
- proti úplnému vybití baterie (pokud napětí na baterii klesne
pod cca. 11,4 V) zabraňuje se tak poškození baterie
Reset: 1 x resetovací tlačítko baterie, použijete pouze při výměně vadné baterie, není nutné vypínat napájení
Napojení: standardními Faston konektory (6,3 mm šíře)Mechanické vlastnosti:
Materiál: kovová skříň, šedé barvy
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 203 x 163 x 74 mm
Montáž: na zeď (dva závěsné body, dva další k zajištění na stěně)
