XtendLan Zdroj 12V DC, 1 port, 5A celkem, 60W,skříňka, zálohovatelný baterií, relé porty
XtendLan ZSW01P-12-60BR

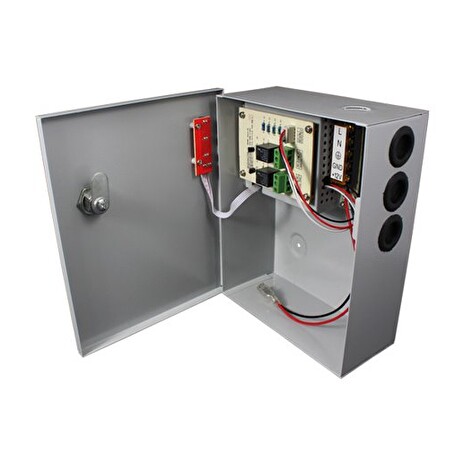

Stabilizovaný napájecí zdroj s jedním výstupem, s okruhem pro nabíjení a připojení záložní baterie. Celkový výstupní proud 5 A. Skříňka na zeď s instalovaným PCB, kabelové průchodky, vypínač uvnitř skříňky. Připojení kabelů k interní svorkovnici, možnost odpojení výstupu propojkou bez nutnosti odpojování vodičů. Ochrana proti zkratu přístrojovou…
Kód: 3256496PN: ZSW01P-12-60BRVýrobce: XtendLanZáruka: 2 roky
Výrobek pochází z oficiální české distribuce.Více informací…
2 299 Kč včetně DPH
Cena bez DPH: 1 900 Kč
Cena bez DPH: 1 900 Kč
Skladem
Kdy zboží dostanu?termín / cena přepravy
Na prodejně v Olomouci (po objednání)již 5.5. / ZDARMA!
Přepravní službou (ČR)7.5. / od 120 Kč
Uvedený termín je průměrná doba doručení uvedenou službou.
Popis produktu
XtendLan ZSW01P-12-60BRNastavení výstupní napětí nemá vliv na napětí při práci z
baterie (zdroj nepracuje jako napěťový měnič), proto věnujte
pozornost výkonu baterie a skutečně poskytovanému napětí při
výpadku. Při větším proudovém odběru doporučujeme také dobré
připevnění Fastonů na konektory baterie pro snížení přechodového
odporu.

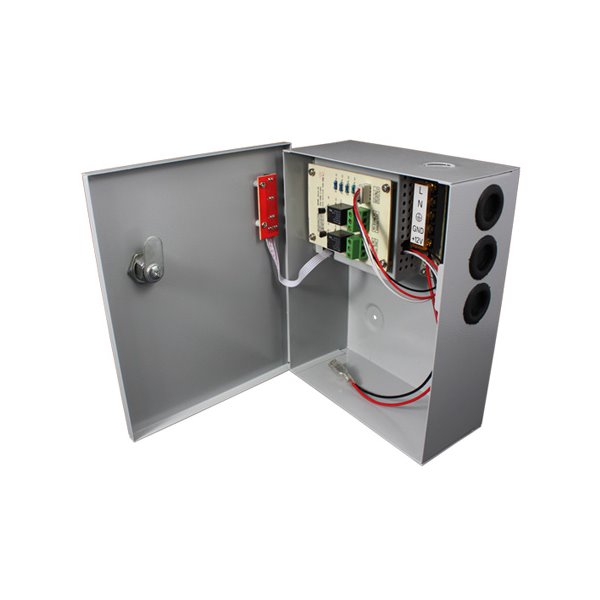

Stabilizovaný napájecí zdroj s jedním výstupem, s okruhem pro
nabíjení a připojení záložní baterie. Celkový výstupní proud 5 A.
Skříňka na zeď s instalovaným PCB, kabelové průchodky, vypínač
uvnitř skříňky. Připojení kabelů k interní svorkovnici, možnost
odpojení výstupu propojkou bez nutnosti odpojování vodičů. Ochrana
proti zkratu přístrojovou pojistkou, ochrana proti přepětí. LED
diody diagnostikují stav portů, na první pohled je např.
rozpoznatelná vyhořelá pojistka. Bateriový okruh dobíjen 1 A.
Ochrana proti zkratu baterie a ochrana baterie proti úplnému
vybití. Dva reléový porty - sepnou/rozepne při výpadku vnějšího
napájení a nízkého napětí baterie, určeno pro napojení na
poplachový okruh.
Kabelové průchody tři v boční stěně zalepené gumou, jeden
vylomitelný v horní části, průměr otvorů 19 mm, dvířka s
jednoduchým zámkem.
Poznámky:
- Hlavní vypínač uvnitř skříňky odpojuje pouze napájení 230 V
nikoliv napájení z baterie, pro úplné vypnutí při instalačních
činnostech odpojte i konektor baterie.
Upozornění: baterie není součástí balení.
ZÁKLADNÍ SPECIFIKACE
Výstupní obvod:
Výstupní napětí: 12 V DC
Výstupní proud: 5 A (+1 A dobíjení baterie)
Výstupní proud na každém portu: určen pojistkou 5 A
Celkový výstupní výkon: 60 W (+ 12 W dobíjení baterie)
Ochrana proti přepětí: varistorem (prahové napětí 40 V)Vstupní obvod:
Vstupní napětí: 100-240 V, 50-60 Hz
Účinnost: min. 85 % při maximální zátěžiNapájení baterie:
Rozměry prostoru pro baterii (ŠxVxH): 189 x 158 x 70 mm (baterie není součástí), typicky lze instalovat 7Ah až 10Ah olověný akumulátor
Nabíjení baterie: napětím o cca. 0,8 V vyšším než nastavené výstupní napětí, tzn. při výstupu 12 V nabíjí při napětí cca. 13 V, max. proudem 1 A
Ochrana: - proti zkratu baterie, vadná baterie nezpůsobí závadu napájecího
systému, je automaticky odpojena
- proti úplnému vybití baterie (pokud napětí na baterii klesne
pod cca. 11,4 V) zabraňuje se tak poškození baterie
Porty: 2 x relé jeden přepíná při ztrátě vnějšího napětí a druhý při nízkém napětí baterie
Spínaný proud: max. 3 A/120 V AC nebo 3 A/24 V DC
Reset: 1 x resetovací tlačítko baterie, použijete pouze při výměně vadné baterie, není nutné vypínat napájení
Napojení: standardními Faston konektory (6,3 mm šíře)Mechanické vlastnosti:
Materiál: kovová skříň, šedé barvy
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 265 x 195 x 75 mm
Montáž: na zeď (dva závěsné body, dva další k zajištění na stěně)
