XtendLan FO kabel, 9/125, 72c, loose tube, tahové j.,PE, ZWP, 12 vláken na trubičku, 1,5kN - Doprodej (786m)

Optický kabel 9/125, 72 vláknový. Low Water Peak.Vlákna ve skupině po 12 ve vlastní trubičce, gelová výplň trubičky. Centrální tahový prvek ze sklolaminátu (nosnost 100 kg). Pro závěsy, přímou pokládku a zafukování. Cívka 2 km (170 kg).

Optický kabel pro pokládku venkovních tras, přímo do kabelových šachet, možnost zafukování do trubek. Je schopen pracovat i v pásmu E (1360-1460 nm).

V případě odmotání kabelu, prosím kontaktujte obchodníka.

ZÁKLADNÍ SPECIFIKACE:

Počet optických vláken: 72
Počet vláken v trubičce: 12
Typ vlákna: 9/125 um, dle ITU-G.652d
Primární ochrana: 250 µm
Sekundární ochrana: 2 mm
Tahová ochrana: sklolaminátové jádro
Vnější plášť: PE, UV odolný

Mechanické vlastnosti:

Průměr kabelu: do 72 vláken do 11 mm, více vláken 12 mm
Minimální poloměr: 10x průměr kabelu
Hmotnost:
do 30 vláken 65 kg/km
do 36 vláken 75 kg/km
do 72 vláken 85 kg/km
do 96 vláken 109 kg/km
Min. garantovaná tahová zátěž krátkodobá: do 30 vláken 1500 N, jinak 3000 N
Min. garantovaná tahová zátěž dlouhodobá: do 30 vláken 600 N, jinak 1000 N
Odolnost proti tlaku krátkodobá: do 30 vláken 1500 N/100mm², jinak 3000 N/100 mm²
Odolnost proti tlaku dlouhodobá: do 30 vláken 600 N/100mm², jinak 1000 N/100 mm²
Pracovní teplota: -40°C +70°C
Teplota při pokládce: -10°C +60°C

Balení:

Cívka: 2 km
Průměr cívky: 80 cm
Výška cívky: 67 cm
Hmotnost s kabelem: 170 kg

Konstrukce:

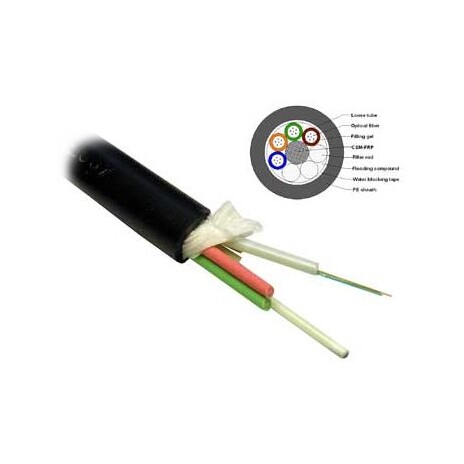

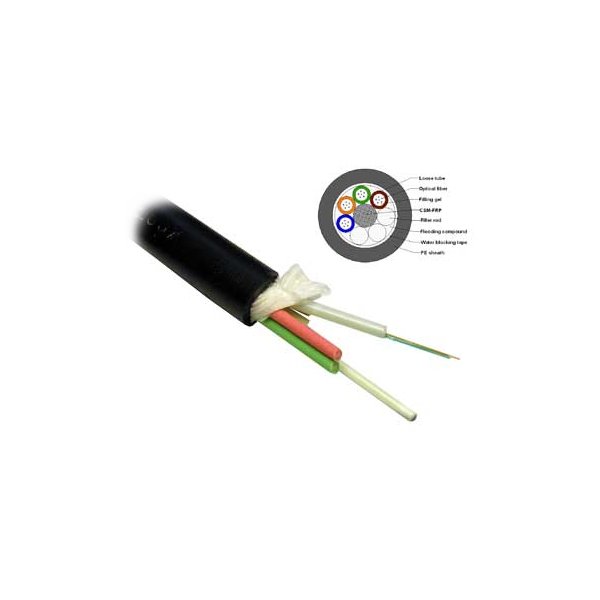

Skupina optických vláken ve vlastní trubičce, vyplněné gelem.12 vláken v každé trubičce. Trubičky jsou soustředěny kolem tahového jádra ze sklolaminátu. Min počet trubiček je 5, max. 24. Trubičky které žádné vlákno neobsahují jsou přítomny jako výplňový materiál kabelu. Prostor kolem trubiček je chráněn kevlarovým vláknem. Vše je zataženo vodotěsnou páskou. Vnější izolace PE.
