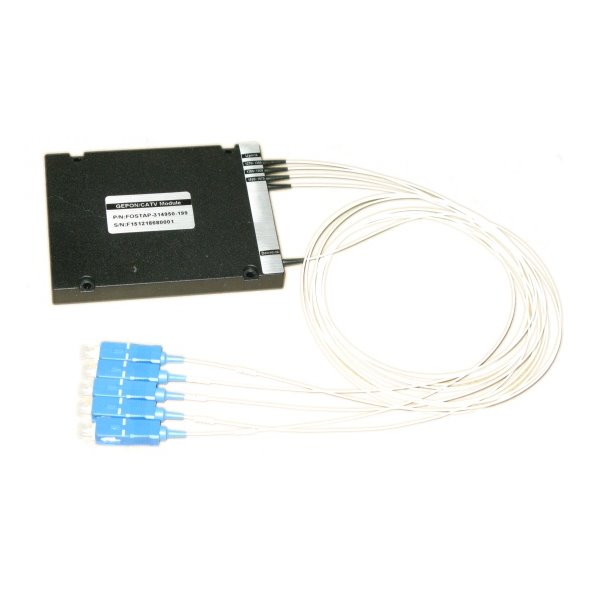

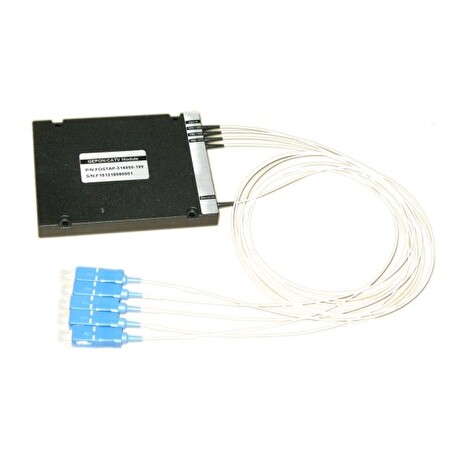

XtendLan FOSTAP-3150-0199-SCFiber tap je součástka dovolující odbočení malé části
optického výkonu za účelem monitoringu spojení trasy. Využívá
se k dočasnému nebo trvalému sledování komunikace na trase.
Tento model je speciálně navržen pro monitoring optických tras
technologií kombinujících G/EPON nebo GPON a CATV. Je ale
univerzálním pro každou z těchto technologií použitou samostatně,
stejně jako pro monitoring vlnových délek v pásmu 1550 a 1310/1490
nm. Fiber tap je vybaven SC konektory, a je určen především pro
práci v terénu.
Vlastnosti:
- optická sestava odděluje signály v oblasti 1310 nm, 1490 nm a
1550 nm tak jak je jejich užití běžné v sítích CATV, GEPON, GPON
apod. Lze ji rovnou použít pro sledování optického výkonu nebo
přímo vlastní komunikace
- pro úspěšné použití musí mít trasa před použitím odbočky
výkonový přebytek alespoň 1,5 dB
- při použití pro telekomunikační odposlech, například pro řešení
síťových problémů, je třeba mít přijímací modul s patřičným
softwarem
- tento typ odposlechu lze efektivně použít jen pro jednosměrné
optické přenosy. Tj. pro duplexní trasy je třeba mít instalován Tap
na obě vlákna v opačné orientaci
- tento modul není pouhým odbočovačem, ale je kombinován s
vlnovým multiplexem
- součástku lze samozřejmě i snadno instalovat do 19" rozvaděče
(tzv. optické vany)
Porty:
- "Downlink": předpokládá vstup optického signálu v pásmu
1380-1670 nm, tj. typicky EDFA zesilovače a od OLT jednotky v na
vlnových délkách 1550 a 1490 nm
- "Uplink": předpokládá vstup optického signálu v pásmu 1270-1360
nm, tj. typicky směr od ONU jednotek na vlnové délce 1310 nm
- porty Downlink a Uplink jsou propojeny s minimálním možným
úbytkem signálu
- Port: "1310" - 1% výkonu ze vstupu Uplink na vlnových délkách
1270-1360 nm
- Port: "1490" - 1% výkonu ze vstupu Downlink na vlnových délkách
1380-1500 nm
- Port: "1550" - 1% výkonu ze vstupu Downlink na vlnových délkách
1520-1670 nm
ZÁKLADNÍ SPECIFIKACE
Odposlouchávané vlnové délky portů:"1490" (1380-1500 nm), "1310" (1270-1360 nm), "1550" (1520-1670
nm)
Výkonový přebytek:min. 1,5 dB
Rozbočovací poměr:1:99
Režim:singlemode
Konektory:SC/PC
Délka kabelů:20 cm
Průměr kabelů:2 mm
