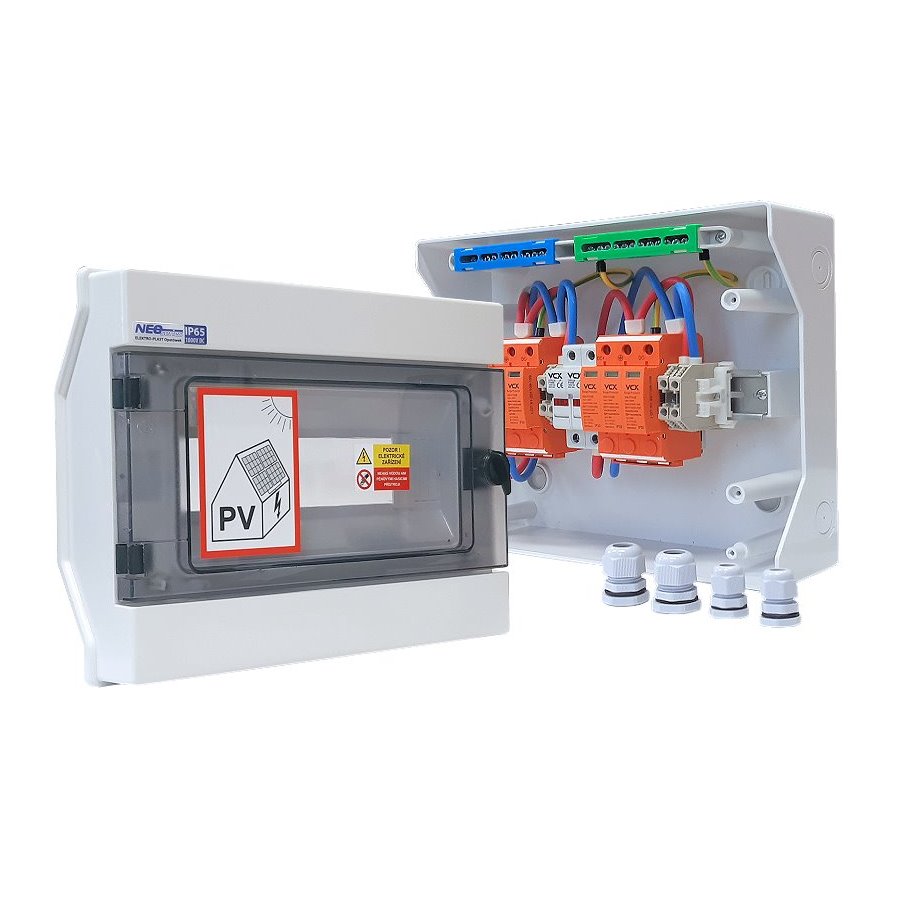

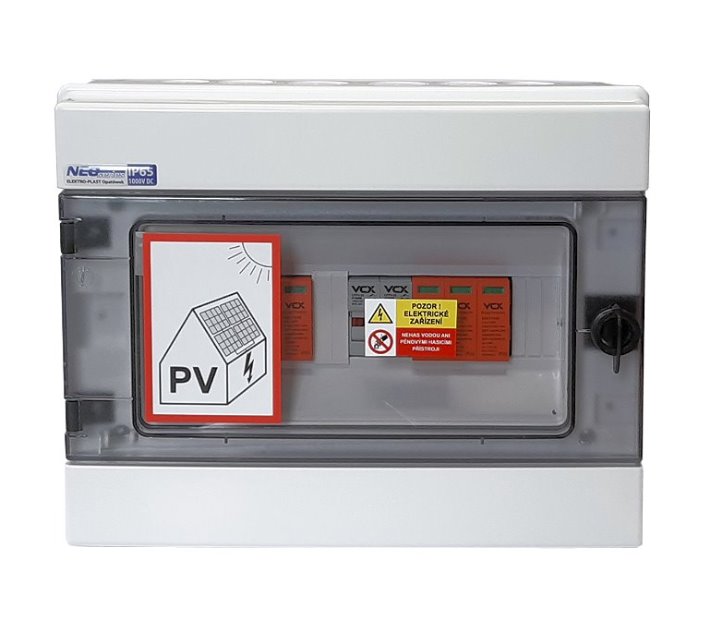

Certifikovaný DC nástěnný rozvaděč VCX je
určený pro 2 stringy s průhledným víkem pro fotovoltaiku. Najdete v
něm pozice pro celkem 12 modulů. Poradí si s
maximálním napětím 1 000 V DC. Navíc je vybavený
krytím IP65, které ho spolu s kvalitním
těsněním chrání před prachem a stříkající
vodě.
Hlavní přednosti
- Kompletně vybavený rozvaděč
- Krytí IP65 – ochrana před prachem a stříkající vodou
- Vysoce kvalitní komponenty
- Ochrana před vysokým přepětím
- Ochrana před zkratem
- DC pojistka na ochranu instalací
- Vývodky s kvalitním těsněním
Rozvaděč do domácnosti i do podniku
Rozvaděč se hodí pro domácí i průmyslové
použití. Můžete do něj nainstalovat nadproudové jističe a

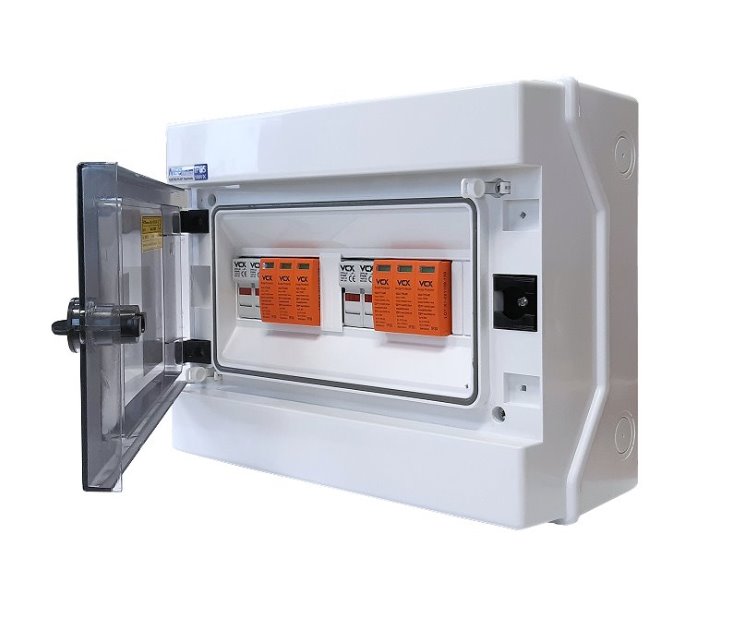

elektrické přístroje. Dveře rozvaděče otevřete na
levou nebo pravou stranu. Záleží na vašich možnostech.
Upozornění: Instalaci rozvaděče může provádět
jen osoba k tomu oprávněná (podle vyhlášky 50 paragraf 6 a 8,
nařízení vlády 194/2022 Sb.). Nesprávné zapojení a nastavení může
způsobit úraz elektrickým proudem, zkrat nebo přetížení a následně
vést k požáru nemovitosti. Reklamace z důvodu nesprávného zapojení
a nastavení systému nejsou akceptovány.
Vysoce kvalitní komponenty

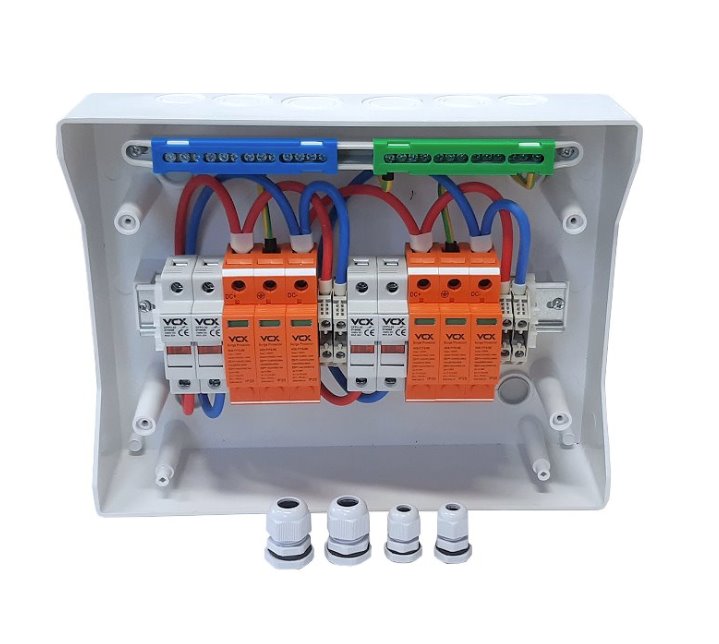

Rozvaděč je kompletně vybavený 2 přepěťovými
ochranami, 2 pojistkovými odpojovači, 4 DC pojistkami a celkem 4
kabelovými vývodkami. Přepěťová ochrana T1T2-DC
třídy B a C chrání fotovoltaická zařízení před vysokým přepětím.
Indikátor provozu vás informuje o tom, jestli je funkční. Používá
vysoce kvalitní varistor (MOV, polovodičová součástka) s vysokým
průtokem.
Ochrana před zkratem
Pojistkový odpojovač chrání fotovoltaické
stringy před zkratem. Optický LED indikátor vás
informuje o stavu pojistky. Vždy tedy víte, kdy došlo k jejímu
selhání. Indikátor najdete na čelní straně. Odpojovač je
kompatibilní s válcovými pojistkovými vložkami ve velikosti 10 x 38
mm (nejsou součástí odpojovače).
DC pojistka
DC pojistka chrání fotovoltaické a
nízkonapěťové stejnosměrné instalace. Namontujete ji do držáku MC4
nebo do pojistkové základny 10x38. Vložka zajistí jeden řetězec
panelů.
Odolné kabelové vývodky
Kabelová vývodka PG-13.5 s těsněním a
maticí je určená pro kabely o rozměrech 6 až 12 mm.
Utěsníte s ní kabelové prostupy u skříní elektrických zařízení. Je
vyrobená z polyamidu 6.6, takže odolá povětrnostním vlivům.
Neobsahuje silikonové přísady, halogen a ani fosfor. Díky speciální
konstrukci vývodky nedochází ke zkroucení kabelu uvnitř.
Kabelovou vývodku PG-9 s těsněním a maticí
využijete s kabely o rozměrech 4 až 8 mm. Stejně jako vývodka
PG-13.5 těsní prostupy a je i stejně odolná.
Specifikace
- Značka: VCX
- Model: PROFI T1+T2
- Určení: rozvaděč
- Krytí: IP65
- Odolnost: vůči tryskající vodě ze všech stran (průtok až 12,5
l/min., tlak 30 kN/m², po dobu nejméně 3 minuty ze vzdálenosti 3
m)
- Splnění norem: ČSN
Vybavení
- 2x VCX přepěťová ochrana T1+T2
- 2x VCX pojistkový odpojovač DC 2P
- 4x VCX DC pojistka 10 x 38 gPV 16A / 1 000V
- 2x kabelová vývodka PG-13.5 / IP68
- 2x kabelová vývodka PG-9 / IP68
Parametry – rozvaděč RH-12 NEO pro fotovoltaiku
- Rozměry (d x š x v): 260 x 330 x 138 mm
- Hmotnost: 1,57 kg
- Krytí: IP65
- Provozní napětí Unr: 230/400 V
- Izolační napětí: 500 V AC, 1 000 V DC
- Jmenovitý proud In AC: 100 A
- Počet modulů: 12
- Rozsah výšky modulů: 68–75 (95) mm
- PE svorka: 11x (1,5–16) + 2x (6–25)
- N svorka: 11x (1,5–16) + 2x (6–25)
- Odolnost proti nárazu: stupeň IK 07
- Bezhalogenová: ano
- Zámek: ne
- Třída: II
- Počet TH35 lišt: 1x
- Pracovní teplota: -25 až +60 °C
Parametry – přepěťová ochrana VCX DC třída T1T2 (B+C) 3P
1200V 14kA Professional Plus
- Třída ochrany: T1 T2
- Ochranný prvek: Varistor
- Připojení max: 35mm²
- Jmenovité provozní napětí: Un 1 200 V DC (+PE,-PE)
- Jmenovitý impulzní svodový proud In (8/20 µs): 20 kA
- Maximální rázový svodový proud Imax (8/20 µs): 40 kA
- Bleskový proud Iimp (10/350 µs): 14 kA
- Úroveň ochrany napětí: až <4,5 kV
- Skladovací teplota: -30 až +70 °C
- Teplota pracovního prostředí: -30 až +50 °C
- Ochrana krytí: IP 20
Parametry – pojistkový odpojovač VCX CFPV-32, 2P, 32A, 1kV
s LED signalizací, na DIN lištu
- Pojistková patice 10x38: max 32 A 1 000 V DC
- Počet pólů: 2P
- Kapacita upínky: 0,5–10mm²
- Způsob montáže: lišta TH-35
- Jmenovité napětí (Un): 1 000 V DC
- Počet modulů: 2
- Indikátor provozu: ano, LED
Parametry – DC pojistka VCX 1000V 10x38 mm pro solární
systémy 16A
- Válcová pojistková vložka 10x38, 15 A 1 000 V DC
- Používá se k ochraně fotovoltaických instalací a
nízkonapěťových stejnosměrných instalací
- Jmenovitý proud: 16A
- Jmenovité napětí: 1 000 V DC
- Vlastnosti: zpožděná
- Provozní teplota: -40 až +90 °C
- V souladu s normou: IEC60269
- Provozní kategorie gPV: ochrana v celém rozsahu
Parametry – kabelová vývodka PG-13.5, IP68, 6-12mm, s
maticí, šedá RAL 7035
- Krytí: IP 68 (třída ochrany 10 barů podle normy EN60529)
- Provozní teplota: -40 °C až +85 °C (krátkodobě až +120 °C)
- Barva: šedá (RAL 7035)
Parametry – kabelová vývodka PG-9, IP68, 4-8mm, s maticí,
šedá RAL 7035
- Krytí: IP 68 (třída ochrany 10 barů podle normy EN60529)
- Provozní teplota: -40 °C až +85 °C (krátkodobě až +120 °C)
- Barva: šedá (RAL 7035)

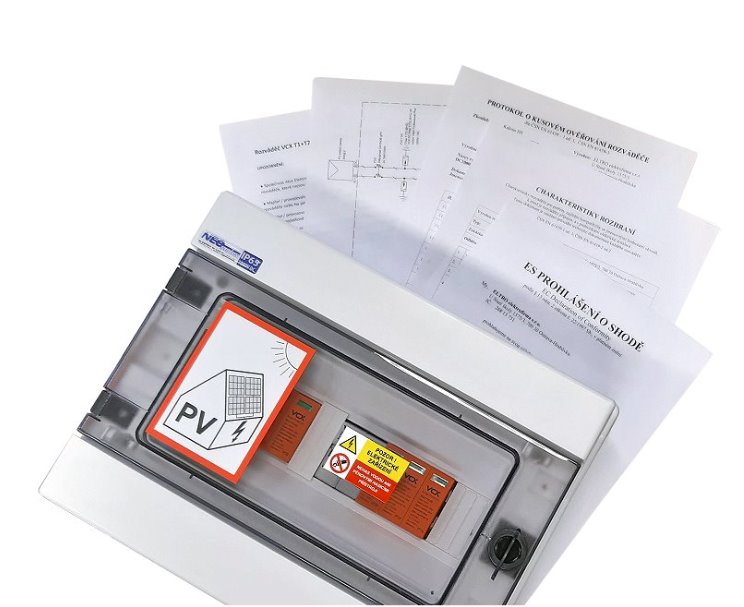

Obsah balení
- 1x rozvaděč
- 1x protokol o kusovém ověřování rozváděče
- 1x ES prohlášení o shodě
- 1x charakteristiky rozhraní
- 1x schéma zapojení
- 1x manuál
