Planet VC-234G, Ethernet VDSL2 konvertor, 4x 1000Base-T, master/slave, profil 30a, G.993.5 Vectoring, G.INP

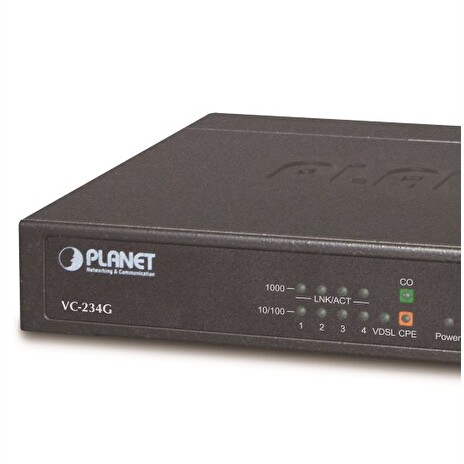

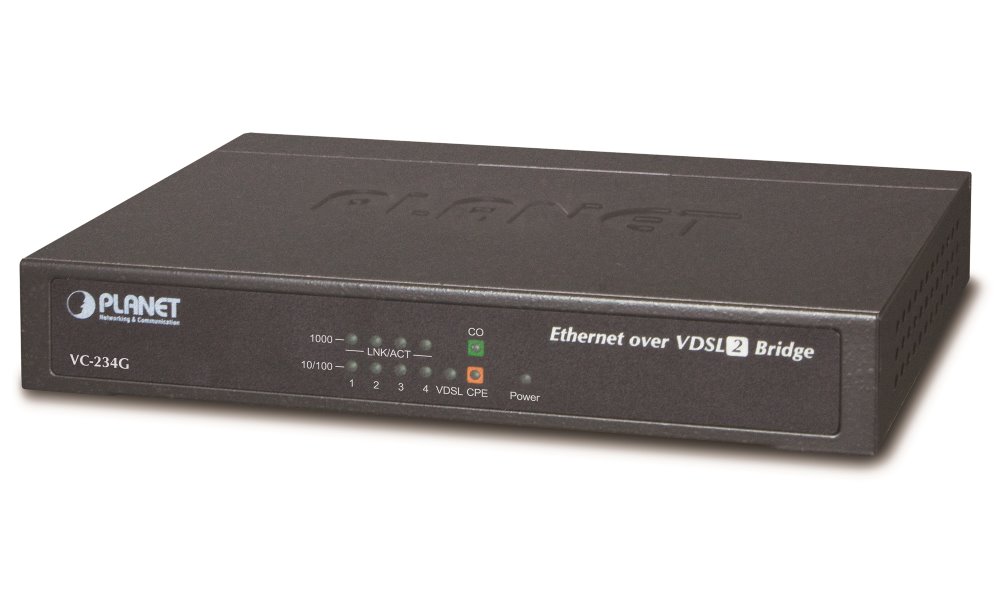

PLANET VC-234G

Ethernet po telefonním vedení (technologie VDSL2). 4x LAN RJ-45, 2x VDSL2 RJ-11 (splitter). Transparentní bridge. G.993.2 VDSL2, G.993.5 G.Vectoring + G.INP.
Kapacitně 200/160Mbps na 200m. Dosah až 1,4km. Nastavení DIP přepínači, volitelně Master (CO) / Slave (CPE). Možný provoz na VDSL O2 lince.

LRE (Long Reach Ethernet) konvertor ethernetu na VDSL2 (Very-high-data-rate Digital Subscriber Line 2) konvertor ethernetu dovoluje přenést data symetrickým párem vodičů rychlostí až 200Mbitů/s na 200m nebo 30Mbitů/s do vzdálenosti až 1,4km, přenosové rychlosti dle stavu a kvality použitého vedení. Zařízení je univerzální jako master (CO) / slave (CPE) jednotka, nastavení režimu přepínačem. Jednotka podporuje VDSL2 operační módy dle přenosových profilů "17a" a "30a", volbu dle "band Plan997" a G.993.5 G.Vectoring & G.INP postihující symetrický přenos dat vyšší rychlostí i na souběžném vedení.S pomocí externího spliteru lze zachovat hlasovou službu na telefonním vedení bez další úpravy zapojení. S výhodou tak lze využít telefonní kabelová vedení původně určená pro spojení nejen k účastníkům ale i mezi analogovými ústřednami.
ISP (internet service provider) poskytovatelům je tak umožněno nabízet multimediální služby, VOD (video on demand), VoIP (voice over IP), Video phone, IPTV, apod.
Aplikace VDSL2 s pokročilým G.INP a G.Vectoringem lze provozovat i v rámci aktivních prvků rozhraním SFP diky modulu XL-MGB-VDSL2-R2 (viz. doporučené příslušenství).Modem lze úspěšně provozovat nad VDSL linkami O2.

ZÁKLADNÍ SPECIFIKACE

Porty:
4 x 100/1000Base-T, RJ-45
1 x VDSL, RJ-11
1 x integrovaný splitter pro telefonní službu (POTS), RJ-11
Podpora přenosu: JumboFrame 2K MAC adres
Soulad s normami: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3p
Transparentní pro: IEEE 802.1Q VLAN tag
Standard: ITU-T: G.993.1 - VDSL, G.997.1, G.993.2 - VDSL2 (profily 17a/30a), G.993.5 G. - Vectoring a G.INP, G.998
DIP přepínání: volba CPE/CO, volba modulace, volba komunikačního limitu, volba SNR
Napájení: z externího adaptéru, 5V/2A
Provozní teplota: 0 až 50°C, vlhkost <90%
Rozměry: 154,6 x 86 x 26,3 mm
Hmotnost: 350 g

Příklad dosahů a rychlostí (down/up Mb/s) na vedení s vodiči AWG24 a lepších:
200m -> 225.34Mb/122.39Mb
400m -> 151.89Mb/78.78Mb
600m -> 90.42Mb/49.93Mb
800m -> 57.70Mb/29.87Mb
1000m -> 45.33Mb/9.21Mb
1400m -> 34.74Mb/5.75Mb

Nastavení pro O2 VDSL připojení

modem v režimu CPE; další DIP přepínače Transmision, Band, SNR podle kvality linky

• v routeru na WAN rozhraní aplikovat VLAN ID:848
• nad WAN nastavit PPPoE klienta, Login: O2/O2
• dále věnujte pozornost nastavení vašeho routeru, jeho firewallu, přístupových práv, UPnP, atd.

  ---
