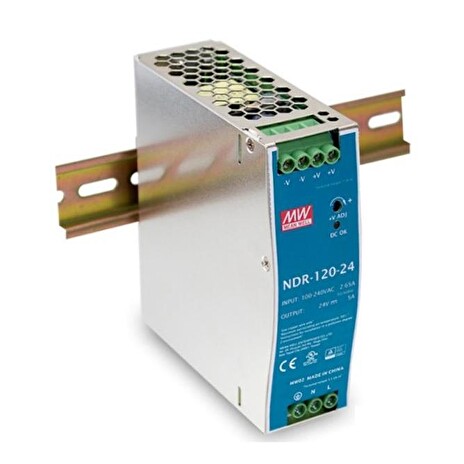

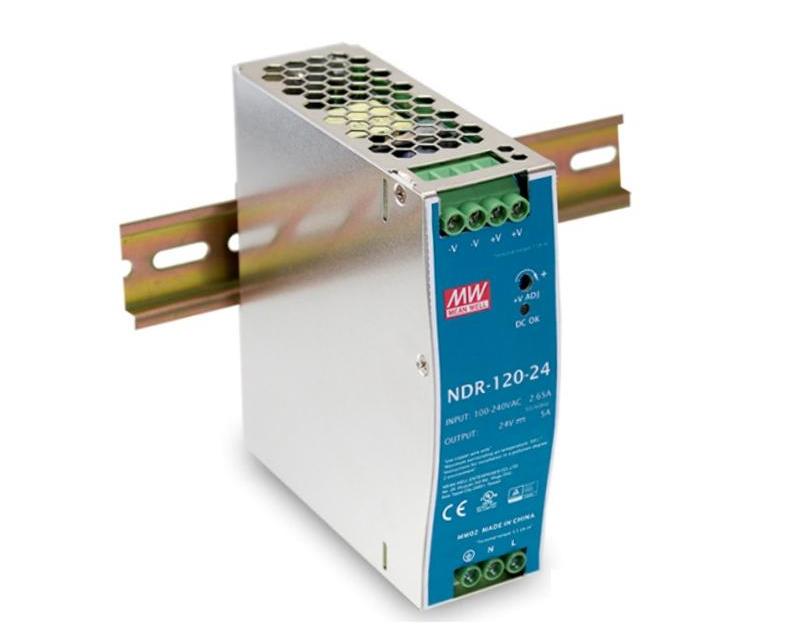

Průmyslový spínaný síťový zdroj na DIN lištu MEANWELL 24V 120W na
DIN lištu.
Renomovaný výrobce průmyslových napájecích zdrojů MEAN WELL před
časem inovoval modelovou řadu "DR" na novou typovou produkci s
označením "NDR".
Mezi vlastnosti a funkce inovované produktové řady NDR patří:
• SLIM (úzký) design pro úsporu místa v racku
• Univerzální vstup (90~264VAC 127~370VDC)
• Přímá montáž na DIN lištu (TS-35/7.5, TS-35/15)
• Uzavřená konstrukce (ochrana proti dotyku)
• Atest vyhoření při 100% zatížení
• Vysoká účinnost (dle modelu, až 92,5%)
• Atest UL 508 (industrial control equipment)
• Ochrana proti přetížení pomocí proudového omezení (auto recovery)
• Integrované ochrany proti zkratu, přetížení, přepětí
• LED ukazatel pro DC OK
Funkce a vlastnosti:
Typ zdroje spínaný
Druh napájecího zdroje slim
Výkon 120W
Výstupní napětí 24V DC, 24...28V DC
Výstupní proud 5A
Napájecí napětí 90...264V AC, 127...370V DC
Elektrické připojení svorkovnice
Montáž DIN
Vnější rozměry 40 x 125.2 x 113.5mm
Hmotnost 600g
Počet výstupů 1
Pracovní teplota -20...70°C
Ochrana proti přetížení, proti přehřátí, přepětí, proti zkratu
Účinnost 88%
Doplňkové funkce signalizace správnosti výstupního napětí
Vlastnosti zdrojů/měničů jmenovitých parametrů dosahuje při plném
zatížení
Řada NDR-120
Hmotnost brutto: 0.58 kg
Aktivace teplotní ochrany u NDR typové série
Pro obnovu funkce je třeba zdroj vypnout a po chvilce zapnout,
protože po návratu teploty do bezpečných mezí se výstupní napětí
neobnoví, pokud zdroj není restartován.
Bezpečnostní upozornění:
• Montáž průmyslových zdrojů je nutné provádět jen při vypnutém
napájecím napětí a smí ji provádět pouze osoba s patřičnou
elektrotechnickou kvalifikací v souladu s dotčenými předpisy.
• Průmyslové napájecí zdroje jsou zařízeními I.třídy podle normy
EN-60950, vždy musí být připojeny k energetické síti v které je
jako ochrana proti úrazu elektrickým proudem použito uzemnění.
• Jakékoliv zásahy do zdroje smí provádět pouze autorizovaný
servis, v opačném případě zaniká záruka a výrobce ani dodavatel
nezodpovídá za případné škody na majetku a zdraví takovým zdrojem
způsobených.
• Je nutné dodržet všechny výrobcem specifikované podmínky pro
provoz (vstupní napětí, výkonové/proudové zatížení, relativní
vlhkost bez kondenzace, teplotu, cirkulaci vzduchu pro chlazení,
apod.)
