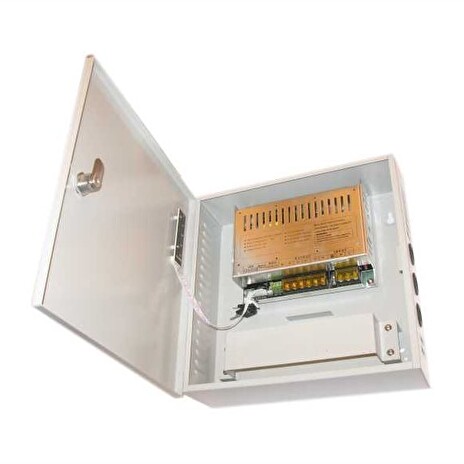

XtendLan Zdroj, 12V DC, 2 porty, 10A celkem, 120W,skříňka, zálohovatelný baterií, relé port
Obrázky mají pouze informativní charakter a mohou se lišit od skutečnosti.

Recenze spokojených zákazníků:

Ochota, vstřícnost, odborná zdatnost

Ověřený zákazník

XtendLan Zdroj, 12V DC, 2 porty, 10A celkem, 120W,skříňka, zálohovatelný baterií, relé port

XtendLan ZSW02-12-120BR Napájecí zdroj s dvěma výstupy, s okruhem pro nabíjení a připojení záložní baterie. Celkový výstupní proud 10 A. Skříňka na zeď s instalovaným PCB, kabelové průchodky, vypínač uvnitř skříňky. Připojení kabelů k interní svorkovnici, možnost odpojení výstupu propojkou bez nutnosti odpojování vodičů. Ochrana proti zkratu přístrojovou pojistkou…
Kód: 3256478PN: ZSW02-12-120BRVýrobce: XtendLanZáruka: 6 měsíců
Výrobek pochází z oficiální české distribuce.Více informací…
4 399   včetně DPH
Cena bez DPH: 3 636 Kč
Nákup po telefonu
+420 587 407 456
Skladem
Kdy zboží dostanu?termín / cena přepravy
Na prodejně v Olomouci (po objednání)již 21.10. / ZDARMA!
Přepravní službou (ČR)25.10. / od 160 Kč
Na výdejním místě (ČR)26.10. / od 120 Kč
Uvedený termín je průměrná doba doručení uvedenou službou.
Toto zboží je možné koupit pouze na IČ.

Popis produktu

XtendLan ZSW02-12-120BR

Napájecí zdroj s dvěma výstupy, s okruhem pro nabíjení a připojení záložní baterie. Celkový výstupní proud 10 A. Skříňka na zeď s instalovaným PCB, kabelové průchodky, vypínač uvnitř skříňky. Připojení kabelů k interní svorkovnici, možnost odpojení výstupu propojkou bez nutnosti odpojování vodičů. Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí. LED diody diagnostikují stav portů, na první pohled je např. rozpoznatelná vyhořelá pojistka. Bateriový okruh dobíjen 1 A. Ochrana proti zkratu baterie a ochrana baterie proti úplnému vybití. Dva reléové porty - sepnou/rozepnou při výpadku vnějšího napájení a nízkého napětí baterie, určeno pro napojení na poplachový okruh.

Poznámky:

  • Nastavení výstupní napětí nemá vliv na napětí při práci z baterie (zdroj nepracuje jako napěťový měnič), proto věnujte pozornost výkonu baterie a skutečně poskytovanému napětí při výpadku. Při větším proudovém odběru doporučujeme také dobré připevnění Fastonů na konektory baterie pro snížení přechodového odporu.
    • Hlavní vypínač uvnitř skříňky odpojuje pouze napájení 230 V nikoliv napájení z baterie, pro úplné vypnutí při instalačních činnostech odpojte i konektor baterie.

      Upozornění: baterie není součástí balení.

      ZÁKLADNÍ SPECIFIKACE

      Výstupní obvod:

      Výstupní napětí: 12 V DC, - 10 % +15 % (11-14 V)
      Výstupní proud: 10 A (+1 A dobíjení baterie)
      Výstupní proud na každém portu: určen pojistkou 5 A
      Celkový výstupní výkon: 120 W (+ 12 W dobíjení baterie)
      Ochrana proti přepětí: varistorem (prahové napětí 40 V)

      Vstupní obvod:

      Vstupní napětí: 100-240 V, 50-60 Hz
      Účinnost: min. 85 % při maximální zátěži

      Napájení baterie:

      Rozměry prostoru pro baterii (ŠxVxH): 180 x 100 x 70 mm (baterie není součástí), typicky lze instalovat 7Ah až 10Ah olověný akumulátor
      Nabíjení baterie: napětím o cca. 0,8 V vyšším než nastavené výstupní napětí, tzn. při výstupu 12 V nabíjí při napětí cca. 13 V, max. proudem 1 A
      Ochrana:

    • proti zkratu baterie, vadná baterie nezpůsobí závadu napájecího systému, je automaticky odpojena
    • proti úplnému vybití baterie (pokud napětí na baterii klesne pod cca. 11,4 V) zabraňuje se tak poškození baterie
      Napojení: standardními Faston konektory (6,3 mm šíře)
      Reset: 1 x resetovací tlačítko baterie, použijete pouze při výměně vadné baterie, není nutné vypínat napájení
      Porty: 2 x relé, jeden přepíná při ztrátě vnějšího napětí a druhý při nízkém napětí baterie
      Spínaný proud: max. 3 A/120 V AC nebo 3 A/24 V DC

      Mechanické vlastnosti:

      Materiál: kovová skříň, šedé barvy
      Uzemnění šasi: propojení s ochranným vodičem
      Rozměry: 285 x 285 x 90 mm
      Montáž: na zeď (dva závěsné body, dva další k zajištění na stěně)

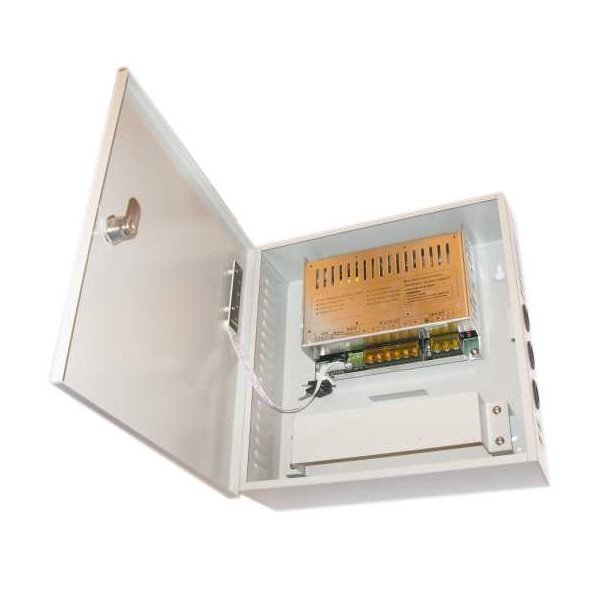

      Detailní pohled na zdrojovou část
