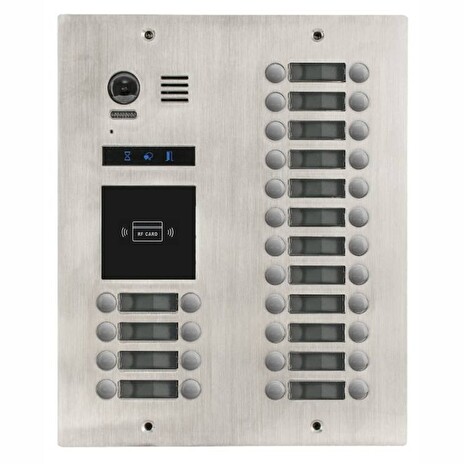

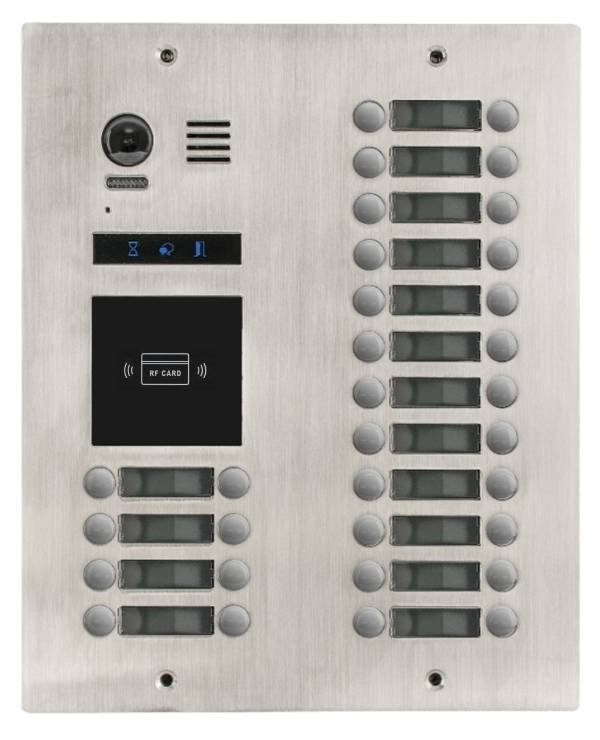

XtendLan Dveřní stanice 2-drát D2/ 32x zvonek dvouřadově/ kamera 170st/ zápustná montáž/ RFID 125kHz

Dveřní stanice pro multiúčastnické systémy s přímou tlačítkovou volbou. Barevná kamera, CCD 1/3" 105°, přímá tlačítková volba bytu/pokoje, reproduktor.
Čtečka přístupových karet. Ovládání 1 zámku (druhý lze doplnit pomocí modulu DPA-D2-RLC) a odchodového tlačítka. Ocelový nerezový kryt.

Vlastnosti:

• přímá volba účastníka tlačítkem
• 32 tlačítek s jmenovkami, dvouřadové (dvě tlačítka = jedna jmenovka)
• podsvícení tlačítek
• infračervený přísvit pro noční vidění
• reproduktor
• nerezový kryt
• přímé ovládání zámku, kontakty NC/NO, 12 V DC
• připojení na dvoudrátovou sběrnici
• napájení 24 V DC (je v systému společná pro všechna zařízení na sběrnici)
• krytí IP45, bezproblémová venkovní instalace

ZÁKLADNÍ SPECIFIKACE

Kamera: 1/3", CCD, barevná, úhel záběru 170°
Klávesnice: ne
Tlačítka: 32x s podsvícenou jmenovkou
Reproduktor: ano
Připojení: na dvoudrátovou sběrnici
Napájení: 24-26 V DC, napájení společné pro celý systém
Odběr: 5 W při aktivitě, 1 W při nečinnosti
Instalace: adresace telefonu DIP přepínači, max. 4 dveřní stanice na jedné sběrnici

Vlastnosti volání:

• nejvýše jedno volání na sběrnici v jednu chvíli
• volání z dveřní stanice má přednost před interkomy
• volání z dveřní stanice zablokuje nevolaným monitorům aktivitu, signalizováno LED diodou (busy)
• pokud volaná stanice již hovoří ozve se při stisknutí tlačítka na domovním zvonku varovný tón a podsvit volané stanice se nerozbliká

Čtečka karet:

• umožňuje bezkontaktní identifikaci držitele karty a automatické odemknutí vstupních dvěří
• management karet přímo z dveřní stanice
• RFID čtečka, pro karty RFID 125 KHz, paměť pro max. 320 karet, dvě master RFID karty pro konfiguraci
• v balení dvě řídící RFID karty , jedna řídící karta pro přidávání a druhá pro odebírání karet ze systému (řídící karty nelze používat k běžnému přístupu, slouží jen pro administraci systému).
• komunikace je pouze jednokanálová. Systém inteligentně přepíná mezi dveřníkem a monitorem. Problém může nastat v hlučných prostorách jako jsou školky a nebo poblíž hlučné komunikace. Pro použití ve školkách doporučujeme použít monitor se sluchátkem nebo IP systém Dahua.

Systém není vhodný pro velmi frekventovaná místa, kde je více dveřních stanic v jednom D2 systému. Pokud opakovaně více lidí zvoní na více dveřních stanic současně, tak může dojít k zamrznutí systému. Problém není např. u běžných činžovních domů s dvěma vchody, ale problematické jsou zejména školky.

Rozhraní:

• výstupní napětí pro řízení zámku 12 V DC, 250 mA max. (krátkodobě)
• spínaný kontakt max. 48 V DC, max. 1,5 A, aktivace sepnutí na 1 s až 10 minut dle nastavení
• připojení odchodového tlačítka pro otevření zámku (2-pólová svorkovnice)
• video 1Vp-p, 75 Ω, CCIR

Náhledy na kameru dveřní stanice:

• dveřní stanice umožňuje z monitoru provést náhled na kameru kteréhokoliv z připojených domovních telefonů
• náhled se přepíná mezi domovními telefony automaticky každých 15 sekund (nastavitelné v rozsahu 6 až 600 s)
• je možné povolit, aby při náhledu bylo možné hovořit do telefonu
• je možné povolit, aby při náhledu bylo možné odemykat zámek dveří
