TINYCONTROL proudový senzor SCT do 20A pro LAN ovladač v3

Tinycontrol proudový senzor do 20 A Neinvazivní proudový transformátor SCT-013-020 pro měření proudu nepřímou metodou . Výstupní střídavé napětí je úměrné proudu v hlavním vodiči a je určen pro LAN ovladač V3 . Měření je nutné provádět pouze na jednom vodiči, a ne na celém kabelu, kde teče proud oběma směry. Senzor se připojuje na vstupy INPA1-4 a GND pro tyto vstupy.

Kód: 3192774PN: LANKON-202Záruka: 2 roky

Výrobek pochází z oficiální české distribuce.Více informací…

Aktuálně není v nabídce

Popis produktu

Tinycontrol proudový senzor do 20 A

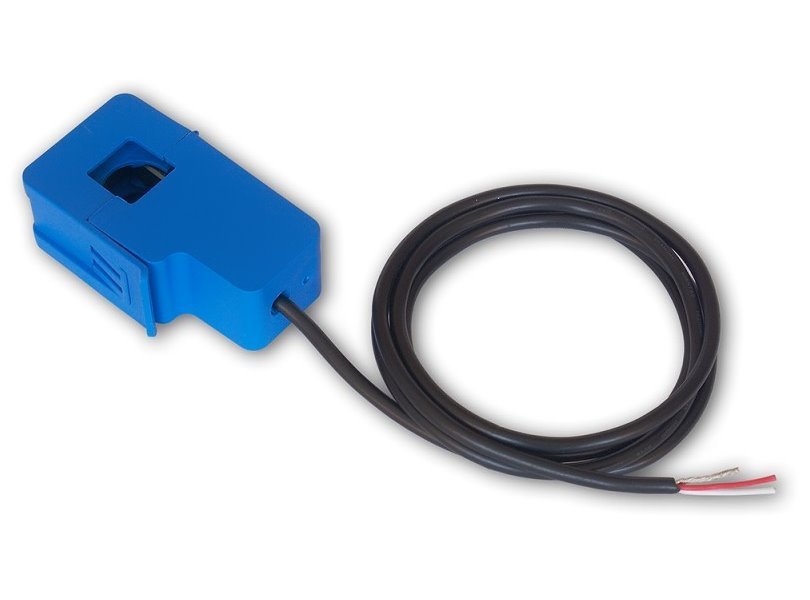

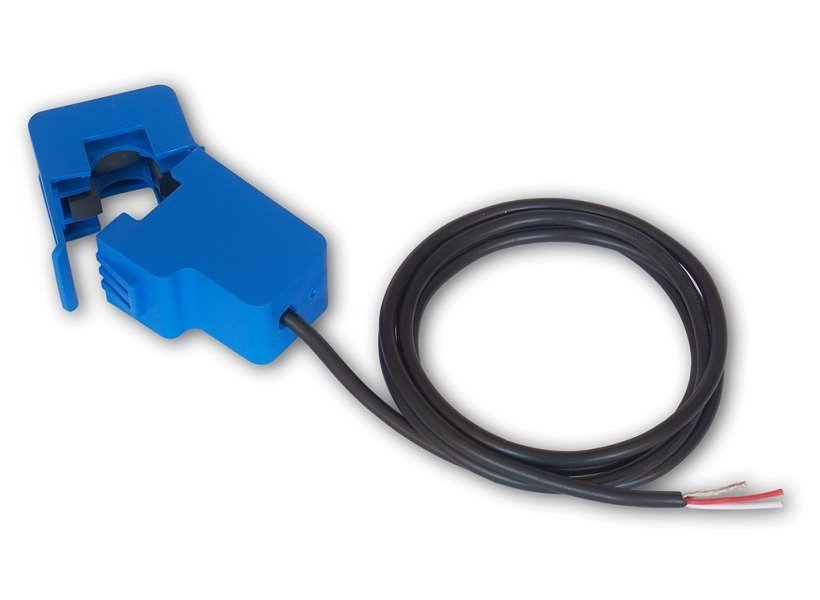

Neinvazivní proudový transformátor SCT-013-020 pro měření proudu nepřímou metodou. Výstupní střídavé napětí je úměrné proudu v hlavním vodiči a je určen pro LAN ovladač V3.

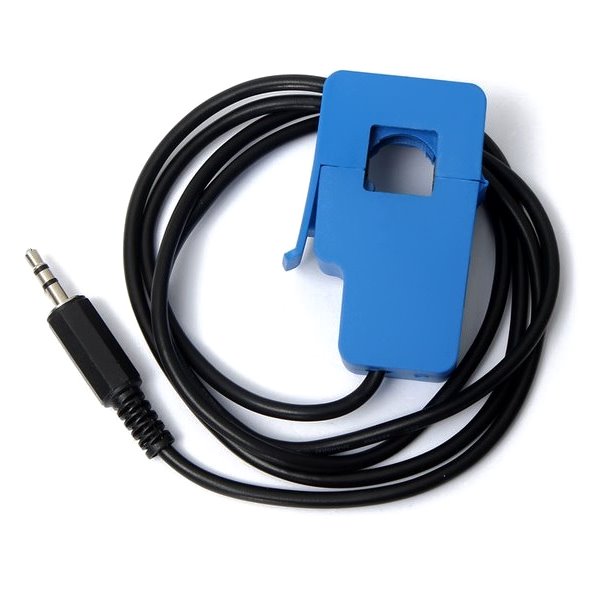

Měření je nutné provádět pouze na jednom vodiči, a ne na celém kabelu, kde teče proud oběma směry. Senzor se připojuje na vstupy INPA1-4 a GND pro tyto vstupy. Je dodáván včetně 3,5 mm jack konektoru (samec), který je možné ustřihnout v požadované délce nebo k LAN ovladači připojit 3,5 mm jack konektor (samice) se zapojením viz fotky.

TECHNICKÉ SPECIFIKACE

AC rozsah proudu: 0-20 A (AC)
Maximální průměr měřeného vodiče: 12 mm
Zabudovaný vzorkovací odpor: 62 Ohm
Výstupní napětí střídavě: 0-1 V (AC)
Délka kabelu: 1 m
Hmotnost: 45 g

Způsob zapojení čidla k LAN ovladači v3 naleznete v manuálu.
