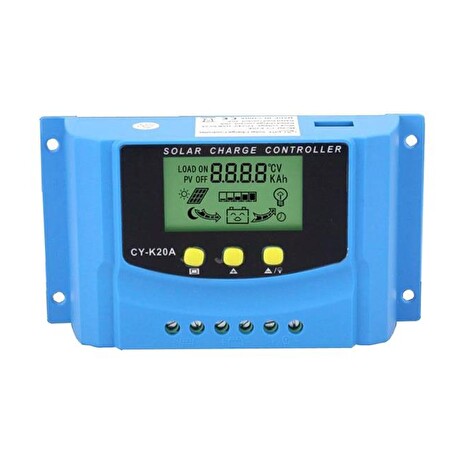

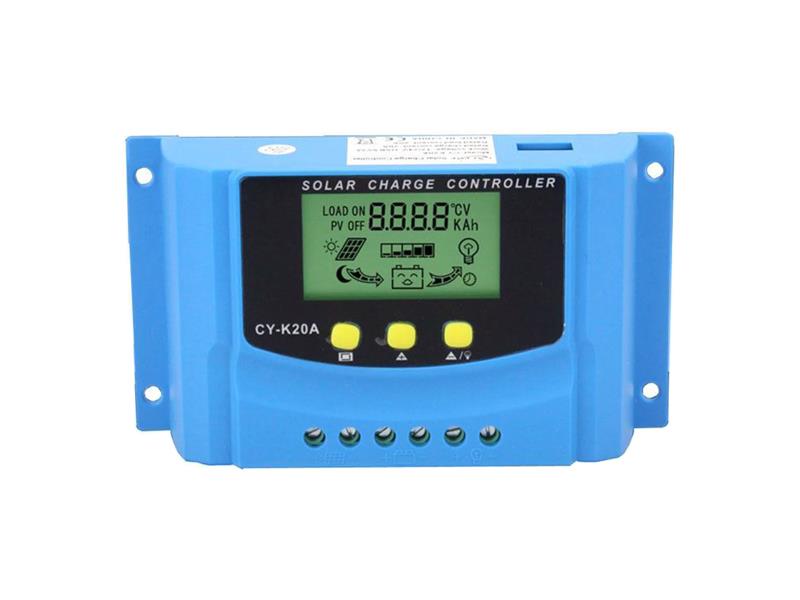

Solární regulátor PWM CY-K20A, 12-24V/20A pro různé baterie. PWM
regulátor CY-K20A umožňuje nabíjení baterií Pb, Li-Ion nebo LiFePO4
proudem až 20A a připojení FV panelů 18V (pro systémové napětí 12V)
nebo 36V(pro systémové napětí 24V) do výkonu 240W (480W-24V). Je
vybaven LCD displejem pro nastavení a zobrazení provozních
parametrů.
Parametry produktu:
Solární regulátory PWM připojují solární panely přímo k nabíjené
baterii a po dosaženínastaveného či daného svorkového napětí
baterie je následná regulace řešena pulsním omezením-přerušením
proudu. Toto se děje ve frekvenci jednotek až desítek Hz a u
některých regulátorů je indikovánoblikáním LED s označením „charge“
nebo „solar“. Regulátory jsou vhodné pro panely se shodným
systémovým napětím jako je napětí baterie, jinak dochází ke
ztrátám, kdy se část výkonu zmaří vlivem nevhodné V-A
charakteristiky panelu.
Technické parametry:
Rozsah jmenovitého napětí baterie pro aktivní nabíjení: 11,1–12,8V
nebo 22,2–25,6V
Pb baterie AGM – mód b01 (12V nebo 24V)
Li-Ion baterie 3S=11,1V(3×3,7V) nebo 6S=22,2V – mód b02
LiFePO4 baterie 4S=12,8V(4×3,2V) nebo 8S – mód b03
Max. výkon FV panelů: 240W-12V, 480W-24V
Max. vstupní napětí: 50V
Max. nabíjecí i zátěžový proud: 20A
USB výstup: 5V/2A
Rozměry: 150×85×34mm
Hmotnost: 220g
