Noctua NF-A14x25r G2 PWM Sx2-PP sada 2 ventilátorov 140x140x25mm

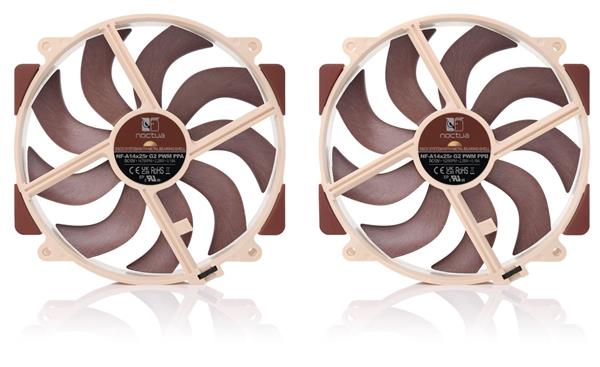

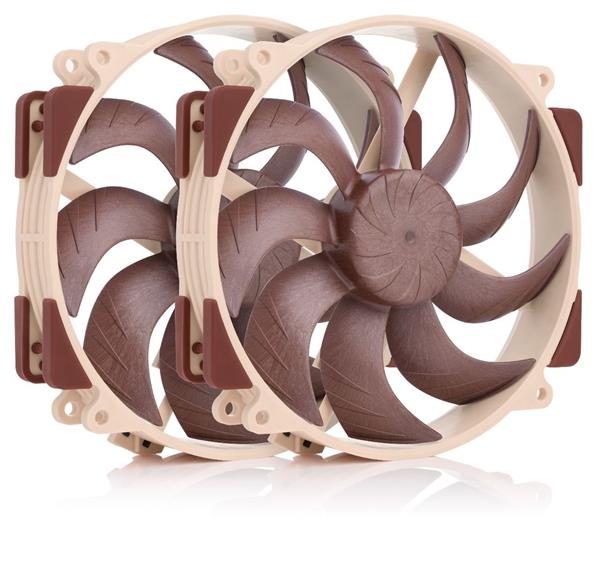

NF-A14x25r G2 PWM Sx2-PP je sada dvou 140 mm ventilátorů NF-A14x25r G2 PWM s kulatým rámem pro provoz push-pull na chladičích, jako jsou NH-D15(S) nebo NH-U14S. Když dva ventilátory pracují v konfiguraci push-pull a běží téměř stejnou, konstantní rychlostí, jejich akustická interakce může vést k nežádoucím harmonickým jevům, jako jsou přerušované vibrace nebo periodické bzučení v důsledku interference, které lze slyšet jako rytmické frekvence. Proto jsou dva ventilátory NF-A14x25r G2 PWM obsaženy v sadě Sx2-PP mírně posunuty v otáčkách (+/- ~25 ot./min), aby se předešlo takovým jevům. Toto jemné vyladění je možné díky novému motoru etaPERF™ ventilátorů a jeho řídicímu IC NE-FD6, který dosahuje mimořádně přesného řízení otáček a díky funkci SupraTorque™ dokáže využít dodatečné rezervy točivého momentu k udržení přesných požadovaných otáček i při práci se značným odporem proudění, například na chladičích. S jedním ventilátorem pracujícím ~25 otáček za minutu pomaleji (PPA) a jedním ~25 otáček za minutu rychleji (PPB) lze zachovat stejný celkový chladící výkon a zároveň účinně zabránit přerušovaným vibracím nebo pravidelnému hučení. Jelikož vnímání taktových frekvencí se může lišit v závislosti na psychoakustických preferencích, uživatelé mohou akustiku snadno dále optimalizovat tak, že ventilátor PPA ještě trochu zpomalí prostřednictvím regulace PWM nebo dodávaného adaptéru Low-Noise-Adaptor, což bude mít za následek ještě hladší zvukový podpis díky zvýšenému posunu.

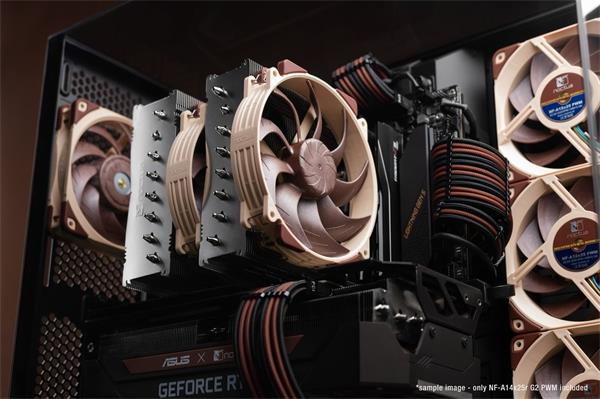

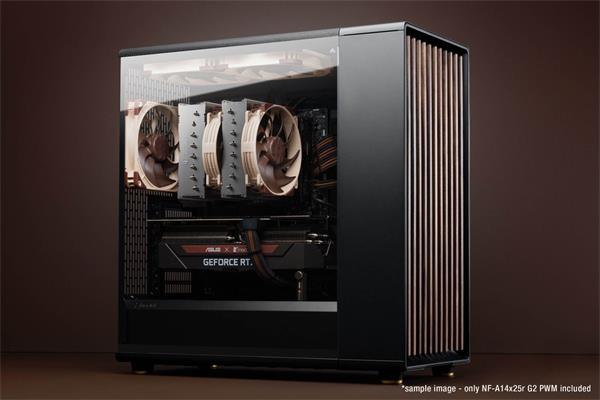

Souprava Push-Pull - Souprava Sx2-PP, která obsahuje dva ventilátory NF-A14x25r G2 PWM s posunem otáček o +/- 25 otáček za minutu, aby se zabránilo nežádoucím jevům akustické interakce, je ideální volbou pro konfigurace push-pull na 140 mm chladičích, jako jsou NH-D15(S) nebo NH-U14S.
Výkon nové generace - Ventilátor Noctua NF-A15 je znám jako jeden z nejlepších 140 mm ventilátorů s kulatým rámem na trhu a získal více než 100 ocenění a doporučení od mezinárodního tisku. Díky dalšímu zvýšení účinnosti a novým, nejmodernějším technickým řešením představuje NF-A14x25r G2 další krok vpřed v oblasti výkonu a výroby.
Vysoce optimalizovaná křivka P/Q pro všechny aplikace - Důmyslná aerodynamická konstrukce modelu NF-A14x25 G2 umožňuje dosáhnout křivky poměru tlaku a průtoku vzduchu (P/Q), která je v kritické střední části mimořádně silná. To znamená, že NF-A14x25 G2 je skutečný univerzální model s vynikajícím výkonem v aplikacích náročných na statický tlak i na proudění vzduchu.
Vynikající akustika při aplikaci – Zatímco mnohé ventilátory při instalaci v typických aplikacích, jako jsou chladiče nebo radiátory, vydávají nepříjemné, vysoké zvuky, NF-A14x25 G2 byl pečlivě vyladěn na optimální akustiku při aplikaci. Vytváří hladký, příjemný frekvenční profil a překvapivě nízkou hladinu akustického tlaku (SPL) při práci proti protitlaku.

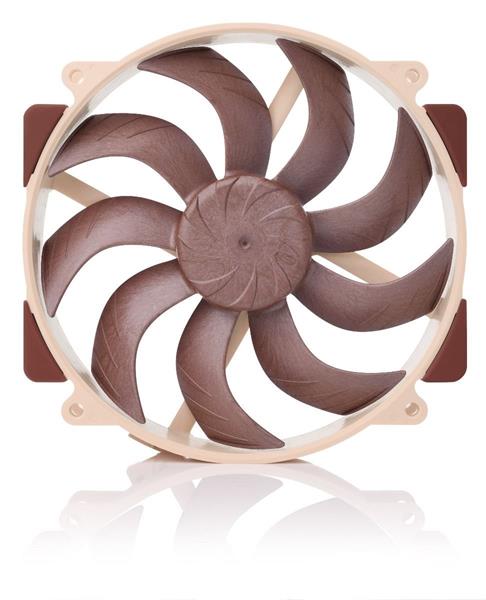

Rotor s progresivním ohybem - Model NF-A14x25 G2 je vybaven jedinečným rotorem s progresivním ohybem, kanály pro zrychlení proudění a křídly. Jeho devět lopatek se v blízkosti náboje otáčí dozadu a dále se postupně ohýbá dopředu. Ve spolupráci s odstředivým nábojem turbulátoru tato konstrukce pomáhá nejen tlačit více vzduchu k vnějším oblastem lopatek, kde je účinnost vyšší, ale zajišťuje také maximální vztlak a téměř rovnoměrné zatížení v celém rozpětí lopatek.
Odstředivý náboj turbulátoru - Nová konstrukce nábojů odstředivých turbulátorů, které fungují jako turbulátory, zlepšuje upevnění průtoku v oblasti nábojů. Zároveň jeho odstředivý hnací pohyb vytlačuje vzduch z oblasti náboje, kde je účinnost nízká v důsledku nízké rychlosti otáčení, směrem k vnějším, vysoce účinným zónám lopatek, čímž se zvyšuje celková účinnost optimalizací distribuce kapaliny v oblasti oběžného kola.
Kanály pro zrychlení toku - Rotor NF-A14x25 G2 má na straně sání kanály pro zrychlení proudění. Tím, že toto opatření zrychluje proudění vzduchu v rozhodujících vnějších oblastech lopatek, snižuje separaci proudění na straně sání, a tím vede k vyšší účinnosti a nižší hlučnosti víření.
Winglety - Winglety mohou pomoci snížit viry na špičkách, které vznikají v důsledku rozdílu tlaku mezi sací a tlakovou stranou lopatek ventilátoru, ale nesou s sebou riziko snížení účinnosti v důsledku dodatečného posunu kapaliny v oblastech s vysokou rychlostí. Malé winglety ventilátoru NF-A14x25 G2 byly pečlivě vyladěny tak, aby zajistily konzistentní zvýšení účinnosti ve spolupráci s geometrií lopatek s progresivním ohybem, kanály pro zrychlení proudění a rámem AAO.
Mimořádně těsná vůle mezi špičkou lopatek a rámem - NF-A14x25 G2 má rekordně malou vůli mezi lopatkami a rámem (vzdálenost mezi hrotrem lopatek a vnitřní stranou rámu) pouhých 0,7 mm. Tento velmi ambiciózní design stanovuje nové měřítko pro 140 mm ventilátory a pomáhá ventilátoru NF-A14x25 G2 účinněji pracovat proti protitlaku, například na chladičích nebo radiátorech, tím, že snižuje únikové proudy přes mezeru mezi oběžným kolem a rámem.
Sterrox® polymerní směs s tekutými krystaly - rotor ventilátoru NF-A14x25 G2 je vyrobeno z nové směsi tekutých krystalů (LCP) Sterrox® od společnosti Noctua, která se vyznačuje extrémní pevností v tahu, výjimečně nízkými faktory. ke snížení rezonance a vibrací v pokročilých konstrukcích lopatek ventilátorů.
Rám AAO - Rámy Noctua AAO (Advanced Acoustic Optimisation) jsou vybaveny integrovanými antivibračními podložkami, jakož i vlastním designem Noctua Stepped Inlet Design a mikrostrukturami vnitřního povrchu, které dále vylepšují výkon/hlukovou účinnost ventilátoru.
Stupňovitý vstupní design – design společnosti Noctua přidává do přívodu turbulenci, aby se usnadnil přechod z laminárního proudění na turbulentní, což snižuje tónový hluk při sání, zlepšuje upevnění proudu a zvyšuje sací výkon, zejména v prostorově omezených prostředích.
Mikrostruktury vnitřního povrchu - Díky tomu, že špičky lopatek ventilátoru přecházejí přes hraniční vrstvu vytvořenou mikrostrukturami vnitřního povrchu, je výrazně potlačeno oddělování proudění ze strany sání lopatek, což má za následek snížení hluku procházejícího lopatkami a zlepšení účinnosti proudění vzduchu a tlaku.
Integrované antivibrační podložky - Integrované antivibrační podložky z mimořádně měkkého silikonu minimalizují přenos drobných vibrací při zachování plné kompatibility se všemi standardními šrouby a většinou ostatních montážních mechanismů.
Ložisko SSO2 - Model NF-A14x25 G2 je vybaven dále optimalizovanou druhou generací proslulého, časem ověřeného ložiska SSO2 společnosti Noctua. Díky ložisku SSO2 je zadní magnet umístěn blíže k ose, aby se zajistila ještě lepší stabilizace, přesnost a odolnost.
Kovový plášť ložiska - S cílem zaručit nejvyšší možný stupeň výrobní přesnosti, minimální toleranci a vynikající dlouhodobou stabilitu má NF-A14x25 G2 CNC frézovaný plášť ložiska vyrobený výlučně z mosazi.
Motor etaPERF™ s integrovaným obvodem NE-FD6 PWM - Nový motor etaPERF™ od společnosti Noctua stanovuje nové standardy v oblasti energetické účinnosti díky své extrémně nízké elektrické impedanci a nejnovějšímu systému pohonu NE-FD6 s integrovaným, mimořádně citlivým Hallovým snímačem, který poskytuje mimořádně přesný výkon komutace. To mu umožňuje nejen přeměnit minimální elektrický příkon na maximální výstupní výkon s téměř žádnými ztrátami, ale také spolupracuje s osvědčenou technologií Noctua Smooth Commutation Drive 2, díky které je chod motoru etaPERF™ téměř nehlučný.
SupraTorque™ - Většina ventilátorů se při práci proti protitlaku, například na chladičích a radiátorech, mírně zpomaluje, což má za následek snížení výkonu. Technologie SupraTorque™ společnosti Noctua, kterou umožňuje nový integrovaný obvod ovladače NA-FD6, umožňuje ventilátoru v případě potřeby využít dodatečného točivého momentu, aby udržel rychlost otáček na požadované úrovni bez ohledu na odpor proudění vzduchu, čímž zajišťuje konzistentní výkon i v nejnáročnějších podmínkách.
Řízení PWM s širokým rozsahem otáček - NF-A14x25 G2 PWM lze řídit PWM od maximálních otáček 1500 ot/min až po 300 ot/min. To umožňuje nastavit ventilátor pro maximální výkon nebo téměř tichý provoz pomocí automatické regulace otáček na základě teploty základní desky nebo manuálních regulátorů, jako je NA-FC1.
Zastaví se při 0 % PWM - Když základní deska nebo regulátor ventilátoru PWM nastaví pracovní cyklus PWM na 0 %, ventilátor se zastaví. Díky tomu je ideální pro vytváření sestav se semipasivním chlazením, které automaticky vypínají ventilátory, a tak pracují naprosto tiše při nečinnosti, pokud to termiky umožňují.
Hladký komutační pohon 2 - Nejnovější verze pokročilého systému Smooth Commutation Drive společnosti Noctua zajišťuje vynikající plynulost chodu tím, že eliminuje kolísání točivého momentu a hluk při přepínání. Díky tomu je ventilátor pozoruhodně tichý i při velmi malých vzdálenostech.
Adaptér s nízkým šumem - NF-A14x25 G2 PWM se dodává s adaptérem s nízkou hlučností (L.N.A.), který snižuje maximální rychlost ventilátoru z 1500 na 1250 otáček za minutu. L.N.A. lze použít buď k provozu ventilátoru při pevných otáčkách 1250 ot/min, nebo k omezení maximálních otáček při použití automatické regulace PWM.
Rozsáhlé možnosti kabeláže - Krátký 20 cm primární kabel ventilátoru minimalizuje kabelovou změť v typických aplikacích, zatímco dodávané 30 cm prodloužení poskytuje v případě potřeby větší dosah. Oba kabely jsou plně obalené a 4-pinový y-kabel umožňuje připojení druhého ventilátoru ke stejnému záhlaví ventilátoru PWM pro automatické ovládání.
Pokročilé funkce ochrany - Ventilátor je chráněn proti přepólování, přepětí a nadproudu (zkratům) a je vhodný pro použití v náročných elektrických prostředích. Díky velmi nízkým emisím EMC je zároveň ideální pro aplikace, kde je elektrické rušení kritické. V neposlední řadě jeho zablokovaný rotor a ochrana proti přetížení zvyšují bezpečnost v situacích, kdy může dojít k mechanickému zablokování ventilátoru.
Bezpečnostní certifikáty - Na rozdíl od mnoha levných ventilátorů byl NF-A14x25 G2 důkladně testován z hlediska elektrické bezpečnosti, odolnosti a vyzařování. Má certifikáty CE, TÜV, UKCA a UL a splňuje všechny platné normy (EN 62368-1, EN 55035, EN 55032, UL-507), je to bezpečné a kvalitní zařízení.
6letá záruka výrobce - Ventilátory Noctua jsou známé svou dokonalou kvalitou a výjimečnou životností. Stejně jako všechny ventilátory Noctua, i NF-A14x25 G2 se vyznačuje hodnotou MTTF více než 150 000 hodin a dodává se s plnou 6letou zárukou výrobce.

Specifikace:

Velikost 140x140x25 mm
Rozteč montážních otvorů 124,5x124,5 mm
Konektor a konfigurace pinů 4-pinový PWM
Délka kabelu 20 cm + 30 cm prodlužovací kabel NA-EC1
Ložisko SSO2
Geometrie lopatek Rotor s progresivním ohybem
Technologie rámu AAO (pokročilá akustická optimalizace)
Materiál Sterrox® LCP
Otáčky (+/- 10 %) 1500 ot./min.
Otáčky s L.N.A. (+/- 10 %) 1250 ot/min
Průtok vzduchu 155,6 m3/h
Průtok vzduchu s L.N.A. 127,1 m3/h
Akustický hluk 24,8 dB(A)
Akustický hluk s L.N.A. 19,7 dB(A)
Statický tlak 2,56 mm H2O
Statický tlak s L.N.A. 1,3 mm H2O
Příkon (max.) 2,28 W
Max. vstupní proud 0,19 A
Provozní napětí 12 V
Napětí PWM signálu 5 V
MTTF > 150 000 hodin

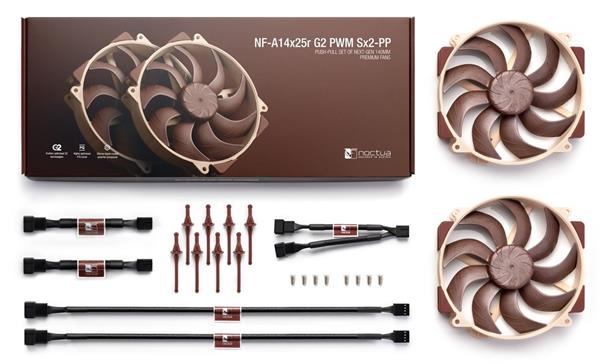

Balení: NF-A14x25 G2 PWM PPA, NF-A14x25 G2 PWM PPB, 2x NA-RC16 nízkošumový adaptér (L.N.A.), NA-YC1 4-pinový rozdělovací kabel PWM, 2x NA-EC1 30cm prodlužovací kabel, 2 , šrouby ventilátoru
