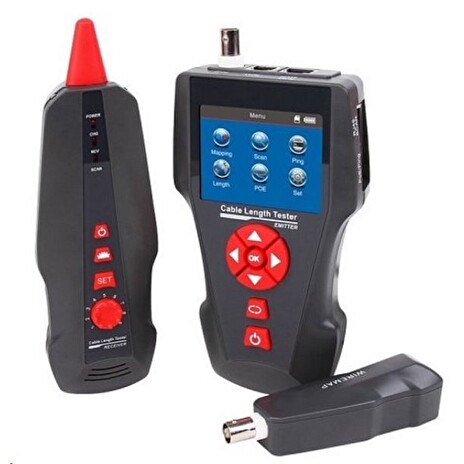

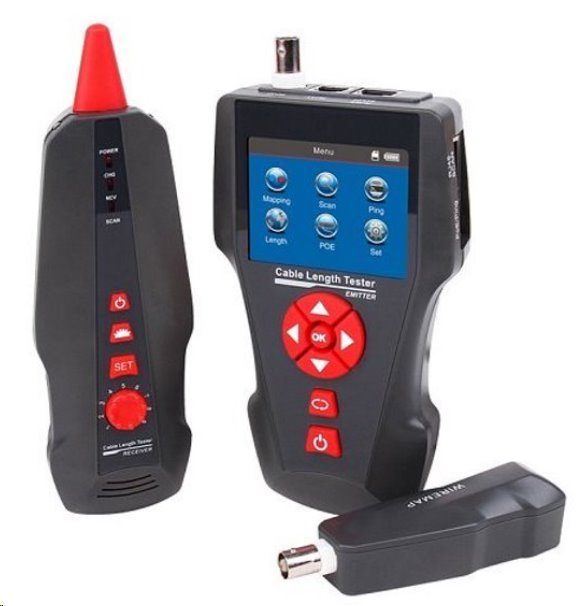

LANTESTER LCD80-SPP
Tester UTP/STP (RJ-45), koaxiálních (BNC), telefonních (RJ-11) a
USB vedení. Ohmické metody měření včetně rozšířených testů napájení
PoE a odezvy PING.
Výbava detekční sondy pro vyhledávání kabelového spojení, 1x
protismyčka. Barevný LCD displej.
ZÁKLADNÍ SPECIFIKACE
Displej: LCD, 128 x 64 px
Funkce: Auto off
Baterie: 3,7 V, Lion, 1800 mAh
Čtečka paměťových karet: slot pro uSD (TF) kartu pro uložení
záznamů (zapojení kabelů, délky vedení, PoE napětí na vodičích)
Pracovní teplota: -10 až 60 °C
Rozměry testeru: 173 x 92 x 34 mm
Rozměry sondy: 183 x 58 x 35 mm
Rozměry smyčky: 106 x 32 x 30 mm
Typ měřených kabelů:
UTP/STP typicky CAT5, CAT5E, CAT6
koaxiální kabely
USB propojovací kabely
telefonní a jiné jedno-párové kabely
Druhy měření:
Měření délky vodičů, odrazová metoda
Test na rozpojení / zkrat s identifikací umístěná závady
Schéma zapojení vodičů v kabelu – jen pro porty RJ45 s loobackem
Vyhledávání kabelových vedení pomocí sondy
Identifikace kabelu
Ping (ICMP) na zvolenou IP adresu
Měření PoE napěťových úrovní na vodičích
Přesnost délkového měření:
pro neznámý kabel po provedení předchozí kalibrace na vzorku
nejméně 10 m délky: 2 % z délky a +/- 0,5 m
pro kabely CAT5E: 3 % z délky a +/- 0,5 m
